移動式潛水排污泵概述
QW型無堵塞污水潛水泵是八十年代引進國外先進技術的基礎上，有我單位科研人員的共同努力，同時廣泛征求國內水泵專家的意見，經過多次改良而研制成功的，經測試各項性能指標均達到國外同類產品先進水平。本產品具有高效節能，結構獨特等功能。產品投放市場后以其獨特的功效，可靠的質量受到廣大用戶的歡迎和好評。
移動式潛水排污泵主要特點
1 、采用獨特的單葉片式或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的 5 倍的纖維物質與直徑為泵口徑約 50% 的固體顆粒。
2 、機械密封采用新型硬質耐腐的碳化鎢作材料，同時將密封改進為雙端面密封，使其長期處于油室內運行，可使泵安全連續運行 8000 小時以上。
3 、整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
4 、該泵密封油室內設置有高精度抗干擾漏水檢測傳感器，及定子繞組內預埋了熱敏元器件，對水泵電機絕對保護。
5 、可根據用戶需要配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行絕對保護，提高了產品的安全性與可靠性。
6 、浮球開頭可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
7 、可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來極大方便，人可不必為此而進入污水坑。
8 、能夠在全揚程范圍內使用，而保證電機不會過載。
9 、有兩種不同的安裝方式，固定式自動耦合安裝系統，移動式自由安裝系統。
移動式潛水排污泵主要用途
1.企業單位廢水排放
2. 城市污水處理廠排放系統
3.地鐵、地下室、人防系統排水站
4.醫院、賓館、高層建筑污水排放
5.住宅區的污水排水站
6.市政工程、建筑工地中稀泥漿的排放
7.自來水廠的給水裝置
8.養殖場污水排放及農村農田灌溉
9.勘探礦山及水處理設備配套
10.代替肩挑人擔，吸送河泥。
移動式潛水排污泵使用條件
1.介質溫度不超過 60℃ ，介質重度為 1 -1.3kg /dm3， PH 值在 5-9 范圍內。
2.無內自流循環冷卻系統的泵，電機部份露出液面不超過 1/2 。
3.本泵主要零件材料為鑄鐵，所以不能應用于抽送高度腐蝕液體。
移動式潛水排污泵技術參數
| 型號 | 口徑 mm | 流量 m3/h | 揚程 m | 功率 KW | 轉速 r/min | 效率 % |
| 25-8-22 | 25 | 8 | 22 | 1.1 | 2825 | 38.5 |
| 32-12-15 | 32 | 12 | 15 | 1.1 | 2825 | 40 |
| 40-15-15-1.5 | 40 | 15 | 15 | 1.5 | 2840 | 45.1 |
| 40-15-30-2.2 | 40 | 15 | 30 | 2.2 | 2840 | 48 |
| 50-20-7-0.75 | 50 | 20 | 7 | 0.75 | 1390 | 54 |
| 50-10-10-0.75 | 50 | 10 | 10 | 0.75 | 1390 | 56 |
| 50-20-15-1.5 | 50 | 20 | 15 | 1.5 | 2840 | 55 |
| 50-15-25-2.2 | 50 | 15 | 25 | 2.2 | 2840 | 56 |
| 50-18-30-3 | 50 | 18 | 30 | 3 | 2880 | 58 |
| 50-25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 |
| 50-20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 |
| 65-25-15-2.2 | 65 | 25 | 15 | 2.2 | 2840 | 52 |
| 65-37-13-3 | 65 | 37 | 13 | 3 | 2880 | 55 |
| 65-25-30-4 | 65 | 25 | 30 | 4 | 2890 | 58 |
| 65-30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 |
| 65-35-50-11 | 65 | 35 | 50 | 11 | 2930 | 60 |
| 65-35-60-15 | 65 | 35 | 60 | 15 | 2930 | 63 |
| 80-40-7-2.2 | 80 | 40 | 7 | 2.2 | 1420 | 52 |
| 80-43-13-3 | 80 | 43 | 13 | 3 | 2880 | 50 |
| 80-40-15-4 | 80 | 40 | 15 | 4 | 2890 | 57 |
| 80-65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 |
| 100-80-10-4 | 100 | 80 | 10 | 4 | 1440 | 62 |
| 100-110-10-5.5 | 100 | 110 | 10 | 5.5 | 1440 | 66 |
| 100-100-15-7.5 | 100 | 100 | 15 | 7.5 | 1440 | 67 |
| 100-85-20-7.5 | 100 | 85 | 20 | 7.5 | 1440 | 68 |
| 100-100-25-11 | 100 | 100 | 25 | 11 | 1460 | 65 |
| 100-100-30-15 | 100 | 100 | 30 | 15 | 1460 | 66 |
| 100-100-35-18.5 | 100 | 100 | 35 | 18.5 | 1470 | 65 |
| 125-130-15-11 | 125 | 130 | 15 | 11 | 1460 | 62 |
| 125-130-20-15 | 125 | 130 | 20 | 15 | 1460 | 63 |
| 150-145-9-7.5 | 150 | 145 | 9 | 7.5 | 1440 | 63 |
| 150-180-15-15 | 150 | 180 | 15 | 15 | 1460 | 65 |
| 150-180-20-18.5 | 150 | 180 | 20 | 18.5 | 1470 | 75 |
| 15-180-25-22 | 150 | 180 | 25 | 22 | 1470 | 76 |
| 150-130-30-22 | 150 | 130 | 30 | 22 | 1470 | 75 |
| 150-180-30-30 | 150 | 180 | 30 | 30 | 1470 | 73 |
| 150-200-30-37 | 150 | 200 | 30 | 37 | 1480 | 70 |
| 200-300-7-11 | 200 | 300 | 7 | 11 | 970 | 73 |
| 200-250-11-15 | 200 | 250 | 11 | 15 | 970 | 74 |
| 200-400-10-22 | 200 | 400 | 10 | 22 | 1470 | 76 |
| 200-400-13-30 | 200 | 400 | 13 | 30 | 1470 | 73 |
| 200-250-15-18.5 | 200 | 250 | 15 | 18.5 | 1470 | 72 |
| 200-300-15-22 | 200 | 300 | 15 | 22 | 1470 | 73 |
| 200-250-22-30 | 200 | 250 | 22 | 30 | 1470 | 71 |
| 200-350-25-37 | 200 | 350 | 25 | 37 | 1980 | 75 |
| 200-400-30-45 | 200 | 400 | 30 | 45 | 1480 | 70 |
| 250-600-9-30 | 250 | 600 | 9 | 30 | 980 | 74 |
| 250-600-12-37 | 250 | 600 | 12 | 37 | 1480 | 78 |
| 250-600-15-45 | 250 | 600 | 15 | 45 | 1480 | 75 |
| 250-600-20-55 | 250 | 600 | 20 | 55 | 1480 | 73 |
| 250-600-25-75 | 250 | 600 | 25 | 75 | 1480 | 73 |
| 250-800-12-45 | 250 | 800 | 12 | 45 | 980 | 76 |
| 300-500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 |
| 300-800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 |
| 300-600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 |
| 300-800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 |
| 300-950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 |
| 300-1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 |
| 350-1100-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 |
| 350-1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 |
| 350-1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 |
| 350-1100-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 |
| 350-1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 |
| 350-1500-10-75 | 400 | 1500 | 10 | 75 | 980 | 82.1 |
| 400-2000-15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 |
| 400-1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 |
| 400-1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 |
| 400-1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 |
| 400-1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 |
| 500-2500-10-110 | 500 | 2500 | 10 | 110 | 740 | 85 |
| 500-2500-16-160 | 500 | 2500 | 16 | 160 | 740 | 84 |
| 500-2500-18-185 | 500 | 2500 | 18 | 185 | 740 | 83 |
| 500-2500-12-132 | 500 | 2500 | 12 | 132 | 740 | 85 |
| 500-2400-22-220 | 500 | 2400 | 22 | 220 | 740 | 85 |
| 500-2650-24-250 | 500 | 2650 | 24 | 250 | 740 | 85 |
| 500-2400-28-280 | 500 | 2400 | 28 | 280 | 740 | 85 |

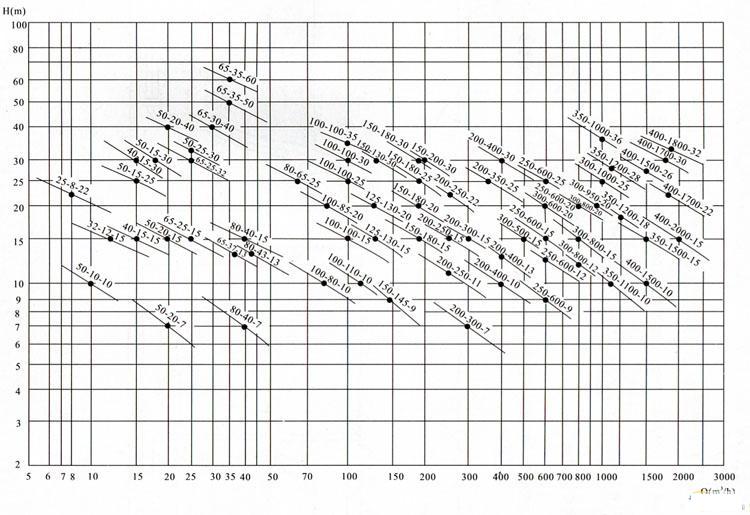

移動式潛水排污泵性能圖譜
移動式潛水排污泵結構說明
WQ型無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔幵，屬機電一體化產品， 電機與泵合用同一軸(轉子)整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行安全可靠。其主要部件作用如下：
信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水、斷相、短路、過熱、電機過載等項目。
電機定子8：采用B級或F級絕緣。
漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
葉輪17：葉輪采用單流道或雙流逍結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
泵體15：與葉輪配用，使得泵具有高的效率。
密封環18：裝在泵體口環處，當葉輪閃運轉而使口環處磨損，可更換密封環.以保證泵以最佳效率運行。

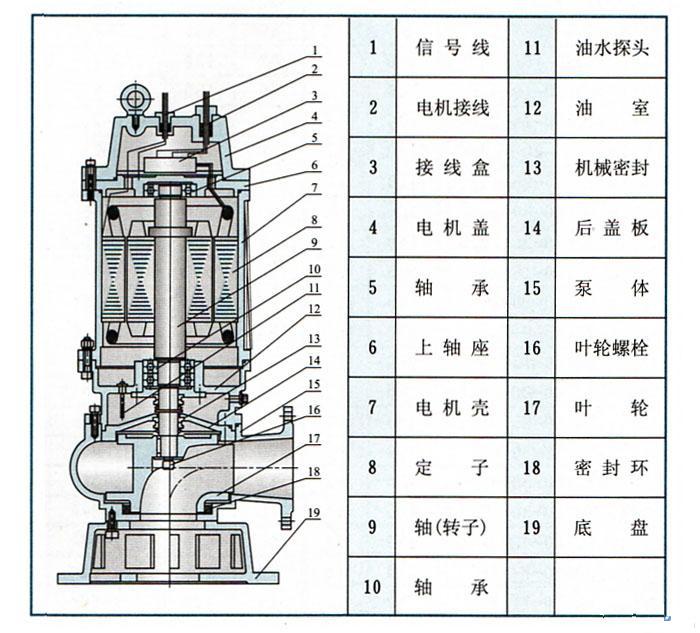

移動式潛水排污泵結構圖

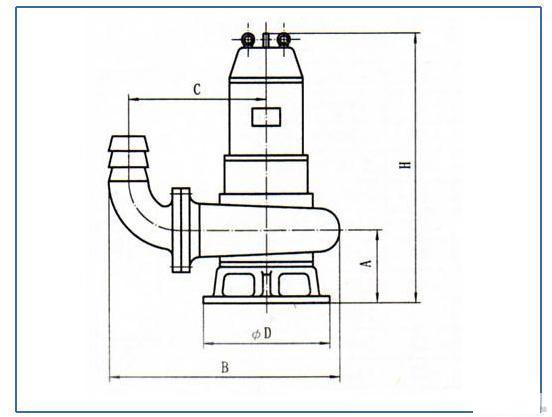

移動式潛水排污泵安裝尺寸
| 型號 | A | B | C | D | H |
| 25QW8-22-1.1 | 110 | 305 | 195 | 190 | 410 |
| 32QW12-15-1.1 | 110 | 305 | 195 | 190 | 410 |
| 40QW15-15-1.5 | 120 | 340 | 215 | 240 | 600 |
| 40QW15-30-2.2 | 120 | 340 | 215 | 240 | 600 |
| 50QW20-7-0.75 | 125 | 370 | 225 | 240 | 550 |
| 50QW10-10-0.75 | 125 | 370 | 225 | 240 | 550 |
| 50QW20-15-1.5 | 120 | 345 | 215 | 240 | 600 |
| 50QW15-25-2.2 | 120 | 345 | 215 | 240 | 600 |
| 50QW18-30-3.0 | 125 | 370 | 225 | 240 | 630 |
| 50QW25-32-5.5 | 155 | 410 | 255 | 310 | 730 |
| 50QW20-40-7.5 | 155 | 410 | 255 | 240 | 730 |
| 65QW25-15-2.2 | 125 | 410 | 260 | 240 | 610 |
| 65QW37-13-3.0 | 125 | 410 | 260 | 240 | 630 |
| 65QW25-30-4.0 | 125 | 420 | 270 | 240 | 680 |
| 65QW30-40-7.5 | 155 | 450 | 290 | 310 | 730 |
| 65QW35-50-11 | 165 | 460 | 290 | 350 | 920 |
| 65QW35-60-15 | 165 | 460 | 290 | 350 | 920 |
| 80QW40-7-2.2 | 165 | 490 | 325 | 310 | 700 |
| 80QW43-13-3.0 | 165 | 445 | 295 | 310 | 740 |
| 80QW40-15-4.0 | 165 | 445 | 295 | 310 | 800 |
| 80QW65-25-7.5 | 165 | 490 | 325 | 310 | 770 |
| 100QW80-10-4.0 | 175 | 620 | 420 | 350 | 800 |
| 100QW110-10-5.5 | 185 | 650 | 420 | 350 | 800 |
| 100QW100-15-7.5 | 185 | 650 | 420 | 350 | 800 |
| 100QW85-20-7.5 | 185 | 650 | 420 | 350 | 800 |
| 100QW100-25-11 | 210 | 710 | 450 | 420 | 960 |
| 100QW100-30-15 | 225 | 740 | 485 | 420 | 950 |
| 100QW100-35-18.5 | 225 | 740 | 485 | 470 | 1000 |
| 125QW130-15-11 | 225 | 740 | 470 | 420 | 960 |
| 125QW130-20-15 | 225 | 740 | 470 | 420 | 960 |
| 150QW145-9-7.5 | 225 | 770 | 480 | 420 | 850 |
| 150QW180-15-15 | 225 | 780 | 480 | 470 | 960 |
| 150QW180-20-18.5 | 225 | 780 | 480 | 470 | 1020 |
| 150QW180-25-22 | 225 | 780 | 480 | 470 | 1020 |
| 150QW130-30-22 | 250 | 860 | 520 | 470 | 1180 |
| 150QW180-30-30 | 250 | 860 | 520 | 540 | 1230 |
| 150QW200-30-37 | 250 | 860 | 520 | 540 | 1300 |
| 200QW300-7-11 | 275 | 900 | 560 | 540 | 1130 |
| 200QW250-11-15 | 275 | 900 | 560 | 540 | 1130 |
| 200QW400-10-22 | 275 | 900 | 560 | 540 | 1200 |
| 200QW400-13-30 | 275 | 900 | 560 | 540 | 1250 |
| 200QW250-15-18.5 | 275 | 900 | 560 | 540 | 1200 |
| 200QW300-15-22 | 275 | 900 | 560 | 540 | 1200 |
| 200QW250-22-30 | 275 | 900 | 560 | 540 | 1250 |
| 200QW350-25-37 | 275 | 900 | 560 | 540 | 1350 |
| 200QW400-30-55 | 290 | 920 | 580 | 540 | 1400 |
| 250QW600-9-30 | 320 | 1100 | 650 | 540 | 1650 |
| 250QW600-12-37 | 320 | 1100 | 650 | 540 | 1650 |
| 250QW600-15-45 | 320 | 1080 | 650 | 540 | 1650 |
| 250QW600-20-55 | 320 | 1080 | 650 | 540 | 1650 |
| 250QW600-25-75 | 320 | 1100 | 650 | 540 | 1650 |
| 250QW800-12-45 | 320 | 1080 | 650 | 540 | 1650 |
| 300QW500-15-45 | 400 | 1200 | 800 | 600 | 2040 |
| 300QW800-15-55 | 400 | 1200 | 800 | 600 | 2040 |
| 300QW600-20-55 | 400 | 1200 | 800 | 600 | 2050 |
| 300QW800-20-75 | 400 | 1200 | 800 | 600 | 2100 |
| 300QW950-20-90 | 400 | 1200 | 800 | 600 | 2200 |
| 300QW1000-25-110 | 400 | 1200 | 800 | 600 | 2200 |
| 350QW1100-10-55 | 450 | 1350 | 950 | 600 | 1950 |
| 350QW1500-15-90 | 450 | 1350 | 950 | 600 | 2160 |
| 350QW1200-18-90 | 450 | 1350 | 950 | 600 | 2160 |
| 350QW1100-28-132 | 450 | 1350 | 950 | 600 | 2500 |
| 350QW1000-36-160 | 450 | 1350 | 950 | 600 | 2600 |
| 400QW1500-10-75 | 510 | 1480 | 1100 | 700 | 2100 |
| 400QW2000-15-132 | 510 | 1480 | 1100 | 700 | 2500 |
| 400QW1700-22-160 | 510 | 1480 | 1100 | 700 | 2600 |
| 400QW1500-26-160 | 510 | 1480 | 1100 | 700 | 2620 |
| 400QW1700-30-200 | 510 | 1480 | 1100 | 700 | 2550 |
| 400QW1800-32-250 | 510 | 1480 | 1100 | 700 | 2860 |
