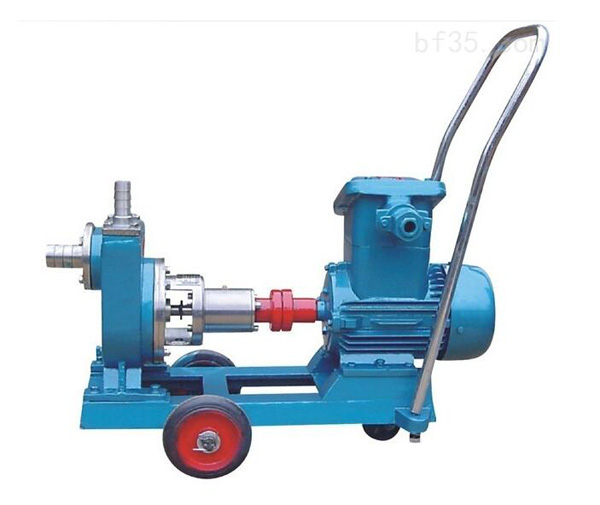

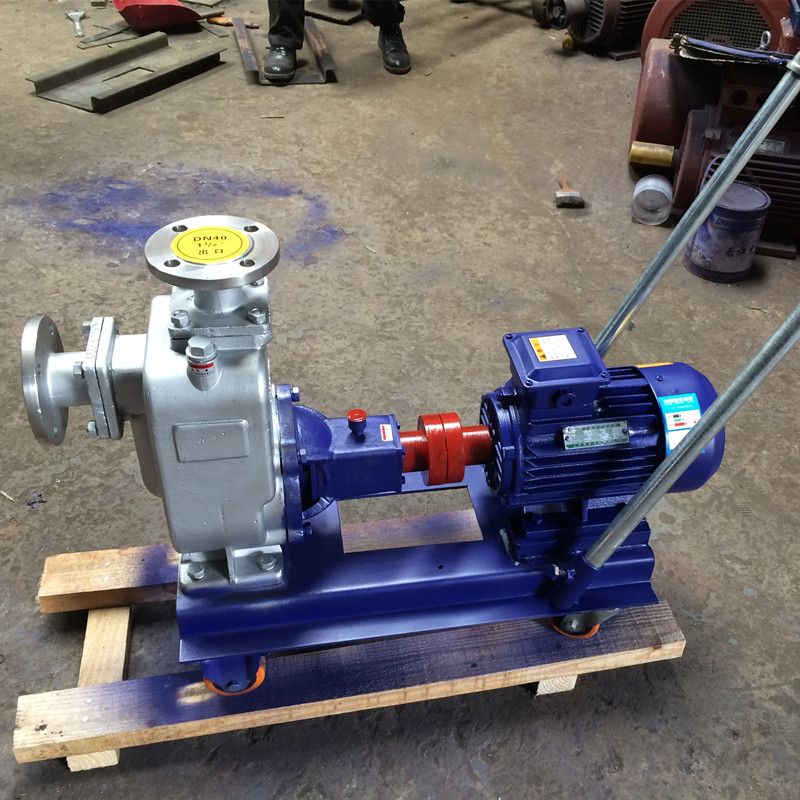

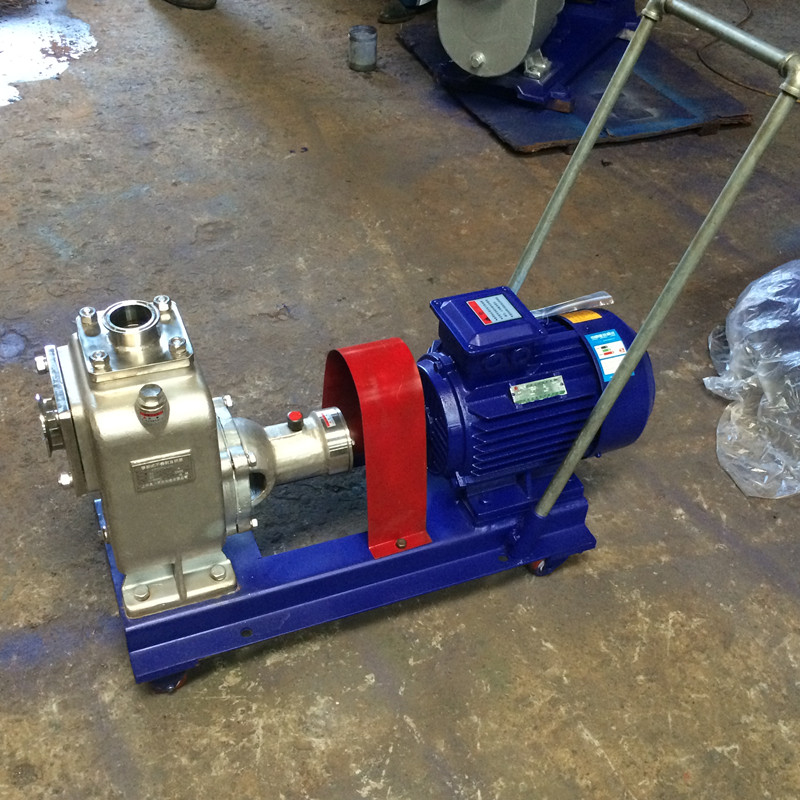

JMZ不銹鋼自吸泵概述
不銹鋼自吸泵JMZ、FMZ型采用新型機械密封組裝，安全防爆，長年不漏，適合輸送-３５度+８０度的各種酒類、飲料、乳品、藥劑、汽油、溶劑油、糖漿等（超過４０度吸程將明顯降低）。JMZ、FMZ不銹鋼自吸泵具有結構緊湊、操作簡便、體積小、重量輕、性能穩定、不用底閥、起動時不需引灌等特點，JMZ、FMZ不銹鋼自吸泵更換３-４個零件后便可用于輸送濃漿、酸、堿、鹽等液體。JMZ、FMZ不銹鋼自吸泵
性能范圍：
流量為３m3/h-100m3/h
揚程為18m-14m
口徑為25mm-150mm
JMZ型不銹鋼自吸泵型號意義
例： 40 J M Z - 30 T
40: 進口口徑
J : J為酒泵，F(xiàn)為耐酸泵
M : M代表優質不銹鋼制造
Z : Z為自吸式，T表示移動式，G為固定式
30: 揚程
T : T: 表示特殊要求的出口或流量
JMZ型不銹鋼自吸泵結構圖
JMZ不銹鋼自吸泵性能參數
|
型號 |
口徑 |
流量（m3/h) |
揚程 | 吸程 | 電機 | 轉動（r/min） |
型號 |
|
| 進口 | 出品 | |||||||
| 25JMZ-22 | 25 | 25 | 3 | 22 | 5 | 1.1 | 2900 | 25JMZ-22 |
| 25JMZ-30 | 25 | 25 | 3 | 30 | 6 | 1.5 | 2900 | 25JMZ-30 |
| 40JMZ-22 | 40 | 25 | 6 | 22 | 5 | 1.5 | 2900 | 40JMZ-22 |
| 40JMZ-30 | 40 | 25 | 6 | 30 | 6 | 2.2 | 2900 | 40JMZ-30 |
| 40JMZ-40 | 40 | 25 | 6 | 40 | 6 | 3 | 2900 | 40JMZ-40 |
| 50JMZ-22 | 50 | 40 | 12 | 22 | 5 | 2.2 | 2900 | 50JMZ-22 |
| 50JMZ-30T | 50 | 50 | 20 | 30 | 6 | 4 | 2900 | 50JMZ-30T |
| 50JMZ-40 | 50 | 40 | 12 | 40 | 6 | 4 | 2900 | 50JMZ-40 |
| 65JMZ-22 | 65 | 50 | 24 | 22 | 5 | 4 | 2900 | 65JMZ-22 |
| 65JMZ-30T | 65 | 65 | 30 | 30 | 6 | 5.5 | 2900 | 65JMZ-30T |
| 80JMZ-22 | 80 | 65 | 48 | 22 | 5 | 7.5 | 2900 | 80JMZ-22 |
| 80JMZ-30 | 80 | 65 | 48 | 30 | 5 | 7.5 | 2900 | 80JMZ-30 |
| 125JMZ-18 | 125 | 100 | 100 | 18 | 5 | 15 | 2900 | 125JMZ-18 |
JMZ型不銹鋼自吸泵安裝尺寸
|
型號 |
配套電機KW |
L |
L1 |
L2 |
L3 |
L4 |
B |
B1 |
B2 |
B3 |
H |
H1 |
H2 |
H3 |
D1 |
D2 |
D3 |
D4 |
n×ø d |
d1 |
d2 |
|||
|
n |
ø |
數量 |
ø |
數量 |
ø |
|||||||||||||||||||
|
25JMZ-22 |
1.1 |
670 |
400 |
115 |
265 |
110 |
260 |
215 |
215 |
150 |
110 |
234 |
120 |
200 |
100 |
75 |
100 |
75 |
4 |
12 |
4 |
12 |
4 |
12 |
|
25JMZ-30 |
1.5 |
700 |
430 |
130 |
264 |
107 |
280 |
240 |
240 |
155 |
130 |
282 |
107 |
210 |
100 |
75 |
100 |
75 |
4 |
14 |
4 |
12 |
4 |
12 |
|
40JMZ-22 |
1.5 |
720 |
430 |
140 |
273 |
118 |
280 |
240 |
240 |
155 |
130 |
265 |
124 |
225 |
130 |
100 |
100 |
75 |
4 |
14 |
4 |
14 |
4 |
12 |
|
40JMZ-30 |
2.2 |
730 |
430 |
132 |
268 |
113 |
280 |
240 |
240 |
155 |
130 |
280 |
123 |
237 |
130 |
100 |
100 |
75 |
4 |
14 |
4 |
14 |
4 |
12 |
|
40JMZ-40 |
3 |
820 |
500 |
128 |
320 |
120 |
330 |
290 |
240 |
180 |
132 |
305 |
127 |
250 |
130 |
100 |
100 |
75 |
4 |
14 |
4 |
14 |
4 |
12 |
|
50JMZ-22 |
2.2 |
760 |
430 |
151 |
282 |
127 |
280 |
240 |
240 |
155 |
130 |
280 |
143 |
232 |
140 |
110 |
130 |
100 |
4 |
14 |
4 |
14 |
4 |
14 |
|
50JMZ-30T |
4 |
860 |
510 |
138 |
315 |
135 |
330 |
290 |
290 |
190 |
132 |
283 |
135 |
228 |
140 |
110 |
140 |
110 |
4 |
14 |
4 |
14 |
4 |
14 |
|
50JMZ40 |
4 |
860 |
510 |
140 |
316 |
119 |
335 |
290 |
290 |
190 |
132 |
321 |
135 |
262 |
140 |
110 |
130 |
100 |
4 |
14 |
4 |
14 |
4 |
14 |
|
65JMZ22 |
4 |
875 |
510 |
163 |
335 |
135 |
360 |
290 |
290 |
190 |
132 |
305 |
148 |
250 |
160 |
130 |
140 |
110 |
4 |
14 |
4 |
14 |
4 |
14 |
|
65JMZ30T |
5.5 |
980 |
620 |
150 |
356 |
138 |
380 |
320 |
320 |
210 |
132 |
310 |
153 |
252 |
160 |
130 |
160 |
130 |
4 |
14 |
4 |
14 |
4 |
14 |
|
80JMZ22 |
5.5 |
980 |
620 |
150 |
340 |
160 |
380 |
320 |
320 |
210 |
132 |
305 |
160 |
250 |
190 |
150 |
160 |
130 |
4 |
14 |
4 |
17.5 |
4 |
14 |
|
80JMZ30 |
7.5 |
980 |
620 |
150 |
340 |
160 |
380 |
320 |
320 |
210 |
132 |
315 |
160 |
255 |
190 |
150 |
160 |
130 |
4 |
14 |
4 |
17.5 |
4 |
14 |
|
100JMZ22 |
11 |
|
|
|
|
|
|
|
|
|
|
|
|
|
210 |
170 |
190 |
150 |
4 |
18 |
4 |
17.5 |
4 |
17.5 |
|
100JMZ30 |
15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
210 |
170 |
190 |
150 |
4 |
18 |
4 |
17.5 |
4 |
17.5 |
|
150JMZ22 |
15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
265 |
225 |
240 |
200 |
4 |
18 |
8 |
17.5 |
8 |
17.5 |
|
150JMZ30 |
22 |
|
|
|
|
|
|
|
|
|
|
|
|
|
265 |
225 |
240 |
200 |
4 |
18 |
8 |
17.5 |
8 |
17.5 |
|
200JMZ22 |
18.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
200JMZ30 |
30 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
安裝
1.泵可按"泵外形安裝尺寸表"進行打基礎和確定底腳螺栓位巧。但是最好等泵運到現聲后按底座尺寸進行施工。
2，泵裝于基礎上，可用墊鐵調整機組水平，用水平儀檢查還將和電機軸的水平、要重新檢查和調整泵軸心和電機軸心的同心度，用刀口平尺和塞尺檢和聯軸器外圓、上、下、左、右的差數均不得超過0.15毫米。兩聯軸器端面間偏差不超過0.2毫米。
3，不應用泵承受管路重量，管路得量應有管路支撐設備承受。
4.按裝結束應用手轉動聯軸器看是否輕松靈活，有無卡滯現象。
拆裝
1 .擰下軸承體與泵體連接的四個螺絲，同時將機械密封和泵蓋松開。
2，擰開葉輪嫘母（右旋）取下葉輪、鍵和泵蓋，再將機械密封從泵蓋中取下。
3，用拉子拉下聯軸器然后拆下鍵，軸承端蓋，最后將軸和軸承拆開。
4，泵的裝配順序按上述相反進行。
5.吸泵的進口束節重裝時，請注意阻水閥應向正面，以便與阻水閥正面貼合保證自吸效果（見右下圖）。
機械密封的安裝
1 .更換機械密封時，應注意規格，型號都要與原來的相符。
2，在安裝機械密封過程中，應保持清潔， 不許敲打密封原件.以防損傷和破壞。
3 .裝大小密封閥和動靜環時表面應涂上一層清潔的機油和透明油。
4.將靜環和大膠圈裝入泵蓋，然后一起裝上軸上（注意：動環銷必須對準葉輪的傳動孔）。
5，將彈資座、彈簧，推壞組成-體.以彈簧座面為作力點，將其推上主軸，其推力以彈簧壓縮2-4mm后在軸上滑動為宜。如彈簧尚未壓縮，即可滑動，則表示動環與主軸配合偏松,摩擦力偏小,如彈簧縮6mm以上，動壞和密封圈仍不能在軸上滑動，則說明配合偏緊.應以檢查機械密封是否與原來的相符合。
故障與排除
|
故障 |
產生原因 |
排除方法 |
|
不出液 |
1泵內沒有灌注滿啟動液 2吸入管、壓出管或泵的流產堵塞 3吸入管路漏氣 4吸上高度超過允許范圍 5使用揚程超過了設計揚程 6輸送熱地、發揮性介質 7轉向反了 8機械密封漏氣 |
1重新灌滿液體，第二次啟動則不必灌液 2清除雜物 3檢修和更換吸入管路 4按允許吸上高度重新安裝泵 5重新選泵 6降低吸程或采用取倒灌安裝 7糾正轉向 8檢修或更換機械密封 |
|
自吸時間長 |
1液體溫度過高 2吸入管道過長 3進口管道有Ω型彎曲 4出口淹沒在液體中 |
1液體溫度降至40度以下 2盡量縮短管道 3去除所有Ω型管道 4使出口與大氣相通 |
|
流量不夠 |
1吸入管浸泡的深度不夠 2吸入管路太細或有雜物堵塞 3葉輪嚴重磨損或嚴重腐蝕 4密封環嚴重磨損后腐蝕 5葉輪與泵蓋間隙太長 |
1增加吸入管的浸入深度 2換合適管路，清除雜物 3換新葉輪 4換新密封環 5減少間隙 |
|
揚程不夠 |
1葉輪腐蝕嚴重 2電機配錯 3葉輪與泵蓋間隙太長 |
1換新葉輪 2更換電機 3減少間隙 |
|
軸承過熱 |
1潤滑油不夠或太多 2泵軸與電機軸不同心 3軸承損壞 4軸承質量不符 |
1潤滑油應上密封腔的30-40% 2調整使泵軸與電機軸同心 3更換新軸 4降低噪音軸承 |
|
振動嚴重 |
1泵軸電機軸不同心 2泵軸彎曲 |
1調整使泵軸與電機軸同心 2重新?lián)Q軸 |
|
密封泄漏 |
1彈簧壓力不足 2動環或靜環端腐蝕、磨損或劃傷 3動環密封圈腐蝕變形 4異物或介質結晶影響了動環的主向移動 |
1調整彈簧壓縮量或換彈簧 2修復或更換動環或靜環 3重新?lián)Q動環密封圈 4去除異物或介質的結晶 |
|
電機過熱 |
1液體比重大或溫度太高 2機械密封彈簧調的太緊 3電壓過低 4裝配質量差，有些零件磨擦或電機與泵軸的不同心 |
1加大電機 2重新調整彈簧壓縮量 3提高電壓 4檢查裝配質量，排除裝配故障 |
