你的位置：網站首頁 >> 產品中心 >> 自吸泵系列 >> WFB型無密封自控自吸泵

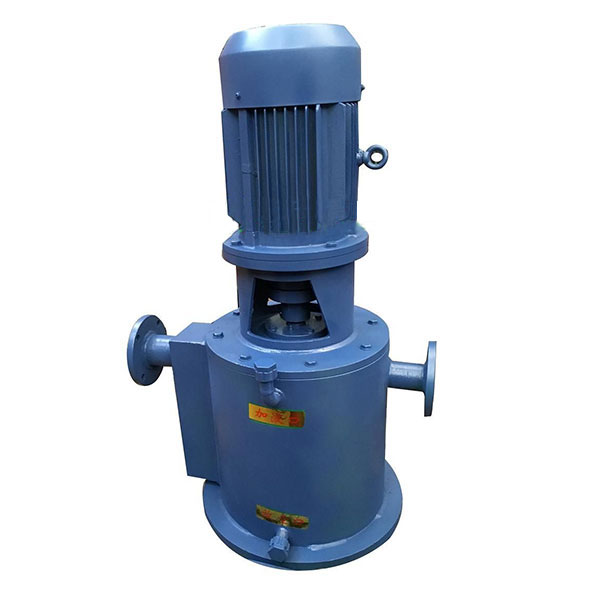

WFB型無密封自控自吸泵概述
WFB系列無密封自控自吸泵采用無泄漏V型密封總成，革除了傳統水泵的填料密封、盤根密封、機械密封，徹底制服了“跑、冒、滴、漏”，是代替原各種長軸液下泵、潛水泵、潛污泵等最理想的設備。 該結構泵缺點：一、停機液體沿軸方向往外泄漏，對于頻繁起動設備的場合不太適合；二、副葉輪消耗的功率太大、水泵效率低。WFB改進型結構為有密封裝置，一是提高水泵效率，二是降低電機功率，三是抑制了水泵停機泄漏現象。 運動過程中密封裝置不摩擦、無磨損，使用壽命較同類產品長10倍以上。移植真空泵原理、自吸性能穩定可靠，特別是采用“電動空氣控制閥”真正實現了“一次引流，終身自吸”。效率高、振動小、噪音低、移動靈活、拆卸簡便、易于安裝、不需地腳固定，免去了長軸液下泵運輸，安裝、維修等困難。具有優越的自控功能，可與高科技領域和高度自動化系列統配套使用。
WFB型無密封自控自吸泵型號意義
WFB型無密封自控自吸泵使用范圍
WFB系列無密封自控自吸泵具有耐溫、耐壓、耐磨、“一次引流”、“終身自吸”等多種功能。目前生產襯四氟、氯化聚醚、超高分子聚乙烯、聚丙烯、不銹鋼、鑄鋼、生鐵等多種材質。WFB型無密封自控自吸泵廣泛適用于電子、電力、化工、冶金、醫藥、食品、電鍍、環保、消防、市政、凈水、國防軍工、紡織印染、采掘選礦等行業。
WFB型無密封自控自吸泵結構說明
無密封自控自吸泵共分五種型號：1型為長方型無密封自控自吸泵，2型為圓錐型無密封自控自吸泵，3型為防爆型無密封自控自吸泵，4型為戶外型無密封自控自吸泵，5型為推車移動型無密封自控自吸泵 無密封自控自吸泵流量設計從0.75—6850m3/h、揚程5m—132m、吸液口徑16—800 mm、出液口徑10—600 mm 。
WFB型無密封自控自吸泵性能參數
表（1）
| 規格型號specification & model |
轉速 speed n r/min |
流量 capacity Q m3/h |
揚程 head H M |
配套功率 matched power Kw |
允許吸深 allowable suction depth ≤M |
吸液口徑 suction diameter MM |
出液口徑 output diameter MM |
整機重量 weight Kg |
||
|
類別代碼 category code |
材質代號 material |
型號 model |
||||||||
| 1-5 | G.PP.BXG | 16WFB-A | 2900 | 0.75 | 8 | 0.75 | 2.5 | 16 | 10 | 75 |
| 1.1 | 6.5 | |||||||||
| 1.5 | 5.5 | |||||||||
| 1-5 | G.PP.BXG | 25WFB-A | 2900 | 3.6 | 25 | 3 | 3.5 | 25 | 20 | 110 |
| 1-5 | G.PP.BXG | 32WFB-A | 2900 | 4.5 | 13 | 1.5 | 3 | 32 | 25 | 99 |
| 6.5 | 10.5 | |||||||||
| 9 | 8 | |||||||||
| 1-5 | G.PP.BXG | 40WFB-A | 2900 | 6.5 | 25 | 4 | 4 | 40 | 32 | 140 |
| 8.5 | 23 | |||||||||
| 10 | 21 | |||||||||
| 1-5 | G.PP.BXG | 40WFB-A1 | 2900 | 13.5 | 18 | 3 | 4 | 40 | 32 | 140 |
| 1-5 | G.PP.BXG | 40WFB-A2 | 2900 | 5 | 15 | 2.2 | 4 | 40 | 32 | 125 |
| 8 | 13 | |||||||||
| 10 | 11 | |||||||||
| 1-5 | G.PP.BXG | 40WFB-A3 | 2900 | 14 | 8 | 2.2 | 4 | 40 | 32 | 125 |
| 1-5 | G.PP.BXG | 50WFB-A | 2900 | 7.5 | 28 | 7.5 | 5 | 50 | 40 | 205 |
| 12.5 | 26 | |||||||||
| 15 | 24.5 | |||||||||
| 1-5 | G.PP.BXG | 50WFB-A1 | 2900 | 10.5 | 20.5 | 4 | 5 | 50 | 40 | 170 |
| 1-5 | G.PP.BXG | 50WFB-AD | 1450 | 5 | 11 | 1.5 | 4 | 50 | 40 | 149 |
| 6.3 | 10 | |||||||||
| 7.5 | 9 | |||||||||
| 1-5 | G.PP.BXG | 50WFB-AD | 1450 | 10 | 6 | 1.5 | 4 | 50 | 40 | 149 |
| 1-4 | G.BXG | 50WFB-B | 2900 | 10 | 40 | 11 | 5 | 50 | 40 | 215 |
| 11 | 38 | |||||||||
| 15 | 35 | |||||||||
| 1-4 | G.PP.BXG | 50WFB-B1 | 2900 | 7 | 33 | 7.5 | 5 | 50 | 40 | 205 |
| 12 | 31 | |||||||||
| 15 | 29 | |||||||||
表（2）
| 規格型號specification & model |
轉速 speed n r/min |
流量 capacity Q m3/h |
揚程 head H M |
配套功率 matched power Kw |
允許吸深 allowable suction depth ≤M |
吸液口徑 suction diameter MM |
出液口徑 output diameter MM |
整機重量 weight Kg |
||
|
類別代碼 category code |
材質代號 material |
型號 model |
||||||||
| 1-5 | G.PP.BXG | 50WFB-B2 | 2900 | 10 | 26.5 | 7.5 | 5 | 50 | 40 | 185 |
| 1-5 | G.PP.BXG | 50WFB-B3 | 2900 | 5 | 15 | 2.2 | 4 | 50 | 40 | 150 |
| 6.4 | 14 | |||||||||
| 7.5 | 12.5 | |||||||||
| 1-4 | G.BXG | 50WFB-C | 2900 | 8.5 | 58 | 15 | 5 | 50 | 40 | 240 |
| 12 | 56 | |||||||||
| 15 | 54 | |||||||||
| 1-4 | G.BXG | 50WFB-C1 | 2900 | 10 | 46 | 11 | 5 | 50 | 40 | 215 |
| 12 | 40 | |||||||||
| 1-5 | G.PP.BXG | 50WFB-CD | 2900 | 5 | 19 | 3 | 4 | 50 | 170 | |
| 6 | 18 | |||||||||
| 8 | 17 | |||||||||
| 1-4 | G.BXG | 50WFB-E | 2900 | 7.5 | 82 | 18.5 | 5 | 50 | 40 | 260 |
| 12 | 80 | |||||||||
| 15 | 75 | |||||||||
| 1-4 | G.BXG | 50WFB-E1 | 2900 | 10 | 68 | 15 | 5 | 50 | 40 | 250 |
| 12 | 62 | |||||||||
| 15 | 55 | |||||||||
| 1-5 | G.PP.BXG | 50WFB-E2 | 1450 | 3.5 | 26 | 5.5 | 4 | 50 | 40 | 170 |
| 6.3 | 25 | |||||||||
| 7.5 | 24 | |||||||||
| 1-5 | G.PP.BXG | 65WFB-A | 1450 | 15 | 27 | 7.5 | 4 | 65 | 50 | 260 |
| 20 | 26 | |||||||||
| 25 | 24 | |||||||||
| 1-5 | G.PP.BXG | 65WFB-A1 | 2900 | 21 | 20 | 7.5 | 4 | 65 | 50 | 260 |
| 1-5 | G.PP.BXG | 65WFB-AD | 2900 | 7 | 12 | 3 | 4 | 65 | 50 | 200 |
| 12 | 11 | |||||||||
| 15 | 9 | |||||||||
表（3）
| 規格型號specification & model |
轉速 speed n r/min |
流量 capacity Q m3/h |
揚程 head H M |
配套功率 matched power Kw |
允許吸深 allowable suction depth ≤M |
吸液口徑 suction diameter MM |
出液口徑 output diameter MM |
整機重量 weight Kg |
||
|
類別代碼 category code |
材質代號 material |
型號 model |
||||||||
| 1-4 | G.BXG | 65WFB-B | 2900 | 15 | 41 | 11 | 5 | 65 | 50 | 270 |
| 25 | 38 | |||||||||
| 30 | 34 | |||||||||
| 1-5 | G.PP.BXG | 65WFB-B1 | 2900 | 20 | 26 | 7.5 | 5 | 65 | 50 | 250 |
| 1-5 | G.PP.BXG | 65WFB-BD | 2900 | 10 | 16 | 5.5 | 5 | 65 | 50 | 230 |
| 12 | 14 | |||||||||
| 15 | 13 | |||||||||
| 1-4 | G.BXG | 65WFB-C | 2900 | 15 | 58 | 18.5 | 5 | 65 | 50 | 280 |
| 25 | 56 | |||||||||
| 30 | 52 | |||||||||
| 1-4 | G.BXG | 65WFB-C1 | 2900 | 22 | 45 | 15 | 5 | 65 | 50 | 265 |
| 1-5 | G.PP.BXG | 65WFB-C2 | 2900 | 7.5 | 19 | 5.5 | 5 | 65 | 50 | 240 |
| 12.5 | 18 | |||||||||
| 15 | 17 | |||||||||
| 1-4 | G.BXG | 65WFB-E | 2900 | 15 | 82 | 30 | 5 | 65 | 50 | 450 |
| 25 | 80 | |||||||||
| 30 | 78 | |||||||||
| 1-4 | G.BXG | 65WFB-E1 | 2900 | 21 | 64 | 18.5 | 5 | 65 | 50 | 340 |
| 20 | 55 | |||||||||
| 1-5 | G.PP.BXG | 65WFB-E2 | 1450 | 7.5 | 27.5 | 7.5 | 5 | 65 | 50 | 280 |
| 12.5 | 26 | |||||||||
| 15 | 24.5 | |||||||||
| 1-4 | G.BXG | 65WFB-F | 2900 | 15 | 127 | 45 | 5 | 65 | 50 | 485 |
| 25 | 125 | |||||||||
| 30 | 123 | |||||||||
| 1-4 | G.BXG | 65WFB-F1 | 2900 | 18 | 108 | 45 | 5 | 65 | 50 | 485 |
| 21.5 | 95 | |||||||||
| 23.5 | 85 | |||||||||
表（4）
| 規格型號specification & model |
轉速 speed n r/min |
流量 capacity Q m3/h |
揚程 head H M |
配套功率 matched power Kw |
允許吸深 allowable suction depth ≤M |
吸液口徑 suction diameter MM |
出液口徑 output diameter MM |
整機重量 weight Kg |
||
|
類別代碼 category code |
材質代號 material |
型號 model |
||||||||
| 1-4 | G.BXG | 65WFB-F2 | 2900 | 7.5 | 38 | 11 | 5 | 65 | 50 | 270 |
| 12.5 | 37 | |||||||||
| 15 | 36 | |||||||||
| 1-4 | G.PP.BXG | 65WFB-F3 | 2900 | 7 | 34 | 7.5 | 5 | 65 | 50 | 260 |
| 9 | 30 | |||||||||
| 12 | 26 | |||||||||
| 2-4 | G.PP.BXG | 80WFB-A | 2900 | 30 | 28 | 5.5 | 6 | 80 | 65 | 380 |
| 50 | 26 | |||||||||
| 60 | 24 | |||||||||
| 70 | 20 | |||||||||
| 2-4 | G.BXG | 80WFB-AD | 1450 | 15 | 11.5 | 18.5 | 4 | 80 | 65 | 305 |
| 20 | 11 | |||||||||
| 30 | 10 | |||||||||
| 38 | 9 | |||||||||
| 2-4 | G.BXG | 80WFB-B | 2900 | 40 | 35 | 5.5 | 5 | 80 | 65 | 395 |
| 50 | 38 | |||||||||
| 60 | 35 | |||||||||
| 65 | 28 | |||||||||
| 2-4 | G.PP.BXG | 80WFB-BD | 1450 | 15 | 15 | 30 | 5 | 80 | 65 | 340 |
| 25 | 14 | |||||||||
| 30 | 13 | |||||||||
| 35 | 11 | |||||||||
| 2-4 | G.BXG | 80WFB-C | 2900 | 30 | 59 | 7.5 | 5 | 80 | 65 | 460 |
| 50 | 55 | |||||||||
| 60 | 52 | |||||||||
| 2-4 | G.BXG | 80WFB-C1 | 2900 | 45 | 38 | 45 | 5 | 80 | 65 | 400 |
| 40 | 46 | |||||||||
表（5）
| 規格型號specification & model |
轉速 speed n r/min |
流量 capacity Q m3/h |
揚程 head H M |
配套功率 matched power Kw |
允許吸深 allowable suction depth ≤M |
吸液口徑 suction diameter MM |
出液口徑 output diameter MM |
整機重量 weight Kg |
||
|
類別代碼 category code |
材質代號 material |
型號 model |
||||||||
| 2-4 | G.PP.BXG | 80WFB-C2 | 2900 | 15 | 19 | 7.5 | 5 | 80 | 65 | 320 |
| 25 | 18 | |||||||||
| 30 | 17 | |||||||||
| 2-4 | G.PP.BXG | 80WFB-CD | 1450 | 21 | 14 | 7.5 | 5 | 80 | 65 | 340 |
| 25 | 12 | |||||||||
| 2-4 | G.BXG | 80WFB-E | 2900 | 30 | 84 | 37 | 5 | 80 | 65 | 480 |
| 50 | 80 | |||||||||
| 60 | 76 | |||||||||
| 2-4 | G.BXG | 80WFB-E1 | 2900 | 30 | 60 | 18.5 | 5 | 80 | 65 | 400 |
| 40 | 50 | |||||||||
| 2-4 | G.PP.BXG | 80WFB-E2 | 2900 | 15 | 27 | 11 | 5 | 80 | 65 | 380 |
| 25 | 26 | |||||||||
| 30 | 24 | |||||||||
| 2-4 | G.PP.BXG | 80WFB-E3 | 2900 | 15 | 22 | 7.5 | 5 | 80 | 65 | 300 |
| 20 | 18 | |||||||||
| 2-4 | G.BXG | 80WFB-F | 2900 | 30 | 128 | 55 | 5 | 80 | 65 | 580 |
| 50 | 120 | |||||||||
| 60 | 110 | |||||||||
| 2-4 | G.BXG | 80WFB-F1 | 2900 | 26 | 103 | 45 | 5 | 80 | 65 | 530 |
| 30 | 95 | |||||||||
| 40 | 80 | |||||||||
| 2-4 | G.BXG | 80WFB-F2 | 2900 | 15 | 36 | 11 | 5 | 80 | 65 | 380 |
| 25 | 32 | |||||||||
| 30 | 30 | |||||||||
| 2-4 | G.BXG | 80WFB-F3 | 2900 | 21 | 34 | 11 | 5 | 80 | 65 | 380 |
| 23 | 30 | |||||||||
| 26 | 26 | |||||||||
表（6）
| 規格型號specification & model |
轉速 speed n r/min |
流量 capacity Q m3/h |
揚程 head H M |
配套功率 matched power Kw |
允許吸深 allowable suction depth ≤M |
吸液口徑 suction diameter MM |
出液口徑 output diameter MM |
整機重量 weight Kg |
||
|
類別代碼 category code |
材質代號 material |
型號 model |
||||||||
| 2-4 | G.PP.BXG | 100WFB-A | 2900 | 60 | 30 | 18.5 | 5 | 100 | 80 | 560 |
| 100 | 26 | |||||||||
| 110 | 22 | |||||||||
| 120 | 20 | |||||||||
| 2-4 | G.PP.BXG | 100WFB-AD | 1450 | 30 | 12 | 11 | 5 | 100 | 80 | 450 |
| 40 | 11 | |||||||||
| 50 | 10 | |||||||||
| 60 | 9 | |||||||||
| 2-4 | G.BXG | 100WFB-B | 2900 | 60 | 40 | 22 | 5 | 100 | 80 | 580 |
| 80 | 36 | |||||||||
| 100 | 32 | |||||||||
| 120 | 28 | |||||||||
| 2-4 | G.PP.BXG | 100WFB-BD | 1450 | 30 | 15 | 11 | 5 | 100 | 80 | 520 |
| 40 | 14 | |||||||||
| 50 | 13 | |||||||||
| 68 | 11 | |||||||||
| 2-4 | G.BXG | 100WFB-C | 2900 | 45 | 55 | 37 | 5 | 100 | 80 | 630 |
| 80 | 48 | |||||||||
| 100 | 45 | |||||||||
| 2-4 | G.BXG | 100WFB-C1 | 2900 | 75 | 40 | 30 | 5 | 100 | 80 | 605 |
| 85 | 35 | |||||||||
| 2-4 | G.PP.BXG | 100WFB-C2 | 2900 | 40 | 20 | 15 | 5 | 100 | 80 | 520 |
| 50 | 19 | |||||||||
| 60 | 18 | |||||||||
| 2-4 | G.PP.BXG | 100WFB-C3 | 2900 | 40 | 16 | 11 | 5 | 100 | 80 | 500 |
| 45 | 15 | |||||||||
表（7）
| 規格型號specification & model |
轉速 speed n r/min |
流量 capacity Q m3/h |
揚程 head H M |
配套功率 matched power Kw |
允許吸深 allowable suction depth ≤M |
吸液口徑 suction diameter MM |
出液口徑 output diameter MM |
整機重量 weight Kg |
||
|
類別代碼 category code |
材質代號 material |
型號 model |
||||||||
| 2-4 | G.BXG | 100WFB-E | 2900 | 60 | 87 | 55 | 5 | 100 | 80 | 720 |
| 80 | 80 | |||||||||
| 100 | 75 | |||||||||
| 2-4 | G.BXG | 100WFB-E1 | 2900 | 80 | 60 | 45 | 5 | 100 | 80 | 680 |
| 100 | 51 | |||||||||
| 2-4 | G.PP.BXG | 100WFB-E2 | 2900 | 30 | 26 | 11 | 5 | 100 | 80 | 530 |
| 50 | 25 | |||||||||
| 55 | 24 | |||||||||
| 2-4 | G.PP.BXG | 100WFB-E3 | 2900 | 58 | 22 | 15 | 5 | 100 | 80 | 530 |
| 62 | 18 | |||||||||
| 2-4 | G.BXG | 100WFB-F | 2900 | 60 | 133 | 90 | 5 | 100 | 80 | 965 |
| 80 | 125 | |||||||||
| 100 | 120 | |||||||||
| 2-4 | G.BXG | 100WFB-F1 | 2900 | 80 | 108 | 75 | 5 | 100 | 80 | 820 |
| 90 | 90 | |||||||||
| 100 | 80 | |||||||||
| 2-4 | G.BXG | 100WFB-F2 | 2900 | 30 | 40 | 15 | 5 | 100 | 80 | 550 |
| 50 | 38 | |||||||||
| 60 | 36 | |||||||||
| 2-4 | G.PP.BXG | 100WFB-F3 | 2900 | 40 | 33 | 11 | 5 | 100 | 80 | 530 |
| 43 | 29 | |||||||||
| 46 | 26 | |||||||||
| 2-4 | G.BXG | 125WFB-A1 | 2900 | 100 | 55 | 55 | 5 | 125 | 100 | 900 |
| 150 | 50 | |||||||||
| 180 | 45 | |||||||||
| 2-4 | G.BXG | 125WFB-A2 | 2900 | 170 | 40 | 45 | 5 | 125 | 100 | 860 |
| 185 | 30 | |||||||||
表（8）
| 規格型號specification & model |
轉速 speed n r/min |
流量 capacity Q m3/h |
揚程 head H M |
配套功率 matched power Kw |
允許吸深 allowable suction depth ≤M |
吸液口徑 suction diameter MM |
出液口徑 output diameter MM |
整機重量 weight Kg |
||
|
類別代碼 category code |
材質代號 material |
型號 model |
||||||||
| 2-4 | G.PP.BXG | 125WFB-A2 | 2900 | 70 | 20 | 15 | 5 | 125 | 100 | 720 |
| 80 | 19 | |||||||||
| 100 | 17 | |||||||||
| 2-4 | G.PP.BXG | 125WFB-AD | 1450 | 105 | 16 | 15 | 5 | 125 | 100 | 740 |
| 110 | 15 | |||||||||
| 2-4 | G.BXG | 125WFB-B | 2900 | 120 | 86 | 110 | 5 | 125 | 100 | 1150 |
| 180 | 80 | |||||||||
| 220 | 72 | |||||||||
| 2-4 | G.BXG | 125WFB-B1 | 2900 | 150 | 65 | 75 | 5 | 125 | 100 | 1005 |
| 170 | 60 | |||||||||
| 2-4 | G.PP.BXG | 125WFB-B2 | 2900 | 80 | 26 | 22 | 5 | 125 | 100 | 760 |
| 100 | 25 | |||||||||
| 120 | 24 | |||||||||
| 2-4 | G.PP.BXG | 125WFB-B3 | 2900 | 85 | 22 | 18.5 | 5 | 125 | 100 | 730 |
|
90
|
20 | |||||||||
| 2-4 | G.BXG | 125WFB-C | 2900 | 160 | 132 | 160 | 5 | 125 | 100 | 1580 |
| 180 | 125 | |||||||||
| 200 | 120 | |||||||||
| 2-4 | G.BXG | 125WFB-C1 | 2900 | 180 | 108 | 110 | 5 | 125 | 100 | 1270 |
| 190 | 93 | |||||||||
| 208 | 80 | |||||||||
| 2-4 | G.BXG | 125WFB-C2 | 2900 | 80 | 40 | 30 | 5 | 125 | 100 | 790 |
| 100 | 38 | |||||||||
| 120 | 36.5 | |||||||||
| 2-4 | G.PP.BXG | 125WFB-C3 | 2900 | 92 | 23 | 22 | 5 | 125 | 100 | 750 |
| 85 | 26 | |||||||||
| 80 | 29 | |||||||||
表（9）
| 規格型號specification & model |
轉速 speed n r/min |
流量 capacity Q m3/h |
揚程 head H M |
配套功率 matched power Kw |
允許吸深 allowable suction depth ≤M |
吸液口徑 suction diameter MM |
出液口徑 output diameter MM |
整機重量 weight Kg |
||
|
類別代碼 category code |
材質代號 material |
型號 model |
||||||||
| 2-4 | G.BXG | 125WFB-E | 2900 | 70 | 52 | 37 | 5 | 125 | 100 | 820 |
| 90 | 50 | |||||||||
| 110 | 48 | |||||||||
| 2-4 | G.BXG | 125WFB-E1 | 2900 | 90 | 45 | 30 | 5 | 125 | 100 | 790 |
| 95 | 40 | |||||||||
| 2-4 | G.BXG | 125WFB-E2 | 2900 | 85 | 36 | 22 | 5 | 125 | 100 | 770 |
| 2-4 | G.BXG | 150WFB-A | 2900 | 120 | 28 | 37 | 5 | 150 | 125 | 990 |
| 185 | 26 | |||||||||
| 200 | 23.5 | |||||||||
| 240 | 22.5 | |||||||||
| 2-4 | G.BXG | 150WFB-AD | 1450 | 160 | 20 | 30 | 5 | 150 | 125 | 960 |
| 2-4 | G.BXGF | 150WFB-BD | 1450 | 156 | 40 | 45 | 5 | 150 | 125 | 1060 |
| 180 | 6 | |||||||||
| 225 | 30 | |||||||||
| 2-4 | G.BXG | 150WFB-BD1 | 1450 | 220 | 29 | 45 | 5 | 150 | 125 | 1080 |
| 260 | 25 | |||||||||
| 2-4 | G.BXG | 150WFB-BD2 | 1450 | 160 | 34 | 37 | 5 | 150 | 125 | 1020 |
| 180 | 29 | |||||||||
| 195 | 26 | |||||||||
| 2-4 | G.BXG | 150WFB-BD3 | 1450 | 120 | 55 | 75 | 5 | 150 | 125 | 1205 |
| 200 | 50 | |||||||||
| 240 | 45 | |||||||||
| 2-4 | G.BXG | 150WFB-CD | 1450 | 180 | 45 | 55 | 5 | 150 | 125 | 1100 |
| 190 | 38 | |||||||||
| 2-4 | G.BXG | 150WFB-CD1 | 1450 | 165 | 36 | 37 | 5 | 150 | 125 | 1020 |
| 2-4 | G.BXG | 200WFB-AD | 1450 | 250 | 26.5 | 55 | 5 | 200 | 150 | 1415 |
| 330 | 25 | |||||||||
| 350 | 23.5 | |||||||||
表（10）
| 規格型號specification & model |
轉速 speed n r/min |
流量 capacity Q m3/h |
揚程 head H M |
配套功率 matched power Kw |
允許吸深 allowable suction depth ≤M |
吸液口徑 suction diameter MM |
出液口徑 output diameter MM |
整機重量 weight Kg |
||
|
類別代碼 category code |
材質代號 material |
型號 model |
||||||||
| 2-4 | G.BXG | 200WFB-AD1 | 1450 | 300 | 22 | 45 | 5 | 200 | 125 | 1375 |
| 2-4 | G.BXG | 200WFB-AD2 | 1450 | 330 | 19 | 37 | 5 | 200 | 125 | 1335 |
| 2-4 | G.BXG | 200WFB-BD | 1450 | 240 | 42 | 75 | 5 | 200 | 125 | 1520 |
| 300 | 37 | |||||||||
| 350 | 33.5 | |||||||||
| 2-4 | G.BXG | 200WFB-BD1 | 1450 | 250 | 28.5 | 55 | 5 | 200 | 150 | 1415 |
| 2-4 | G.BXG | 200WFB-BD2 | 1450 | 310 | 25 | 55 | 5 | 200 | 150 | 1790 |
| 380 | 18 | |||||||||
| 450 | 13 | |||||||||
| 520 | 10 | |||||||||
| 2-4 | G.BXG | 200WFB-CD | 1450 | 350 | 55 | 110 | 5 | 200 | 150 | 1660 |
| 380 | 50 | |||||||||
| 420 | 45 | |||||||||
| 2-4 | G.BXG | 200WFB-CD1 | 1450 | 360 | 45 | 90 | 5 | 200 | 150 | 1520 |
| 2-4 | G.BXG | 200WFB-CD2 | 1450 | 300 | 40 | 75 | 5 | 250 | 150 | 1556 |
| 330 | 36 | |||||||||
| 2-4 | G.BXG | 250WFB-AD | 1450 | 290 | 26.5 | 55 | 5 | 250 | 150 | 1450 |
| 330 | 25 | |||||||||
| 360 | 23.5 | |||||||||
| 2-4 | G.BXG | 250WFB-AD1 | 1450 | 400 | 13 | 45 | 5 | 250 | 150 | 1660 |
| 430 | 8 | |||||||||
| 2-4 | G.BXG | 250WFB-AD2 | 1450 | 340 | 35 | 75 | 5 | 250 | 200 | 1660 |
| 360 | 33 | |||||||||
| 400 | 31 | |||||||||
| 2-4 | G.BXG | 250WFB-AD3 | 1450 | 500 | 28.5 | 75 | 5 | 250 | 200 | 1660 |
| 600 | 22.5 | |||||||||
| 720 | 18 | |||||||||
表（11）
| 規格型號specification & model |
轉速 speed n r/min |
流量 capacity Q m3/h |
揚程 head H M |
配套功率 matched power Kw |
允許吸深 allowable suction depth ≤M |
吸液口徑 suction diameter MM |
出液口徑 output diameter MM |
整機重量 weight Kg |
||
|
類別代碼 category code |
材質代號 material |
型號 model |
||||||||
| 2-4 | G.BXG | 250WFB-BD | 1450 | 350 | 45 | 90 | 5 | 250 | 200 | 1800 |
| 380 | 40 | |||||||||
| 400 | 37 | |||||||||
| 2-4 | G.BXG | 250WFB-BD1 | 1450 | 300 | 50 | 90 | 5 | 250 | 200 | 1800 |
| 350 | 47 | |||||||||
| 380 | 45 | |||||||||
| 2-4 | G.BXG | 250WFB-BD2 | 1450 | 200 | 57.5 | 90 | 5 | 250 | 200 | 1800 |
| 260 | 55 | |||||||||
| 290 | 52.5 | |||||||||
| 2-4 | G.BXG | 250WFB-BD3 | 1450 | 400 | 30 | 90 | 5 | 250 | 200 | 1800 |
| 628 | 24.5 | |||||||||
| 700 | 20 | |||||||||
| 2-4 | G.BXG | 300WFB-AD | 1450 | 500 | 26.5 | 90 | 5 | 300 | 250 | 1880 |
| 550 | 25 | |||||||||
| 600 | 23.5 | |||||||||
| 2-4 | G.BXG | 300WFB-AD1 | 1450 | 370 | 42 | 90 | 5 | 200 | 250 | 1988 |
| 390 | 35 | |||||||||
| 400 | 33 | |||||||||
| 430 | 31 | |||||||||
| 2-4 | G.BXG | 300WFB-AD2 | 1450 | 600 | 30 | 132 | 5 | 300 | 250 | 2058 |
| 650 | 25 | |||||||||
| 1000 | 18 | |||||||||
| 2-4 | G.BXG | 300WFB-AD3 | 1450 | 350 | 50 | 110 | 5 | 300 | 250 | 2280 |
| 400 | 47.5 | |||||||||
| 450 | 45 | |||||||||
| 2-4 | G.BXG | 300WFB-BD | 1450 | 300 | 57.5 | 110 | 5 | 300 | 250 | 2280 |
| 320 | 55 | |||||||||
| 345 | 52.5 | |||||||||
表（12）
| 規格型號specification & model |
轉速 speed n r/min |
流量 capacity Q m3/h |
揚程 head H M |
配套功率 matched power Kw |
允許吸深 allowable suction depth ≤M |
吸液口徑 suction diameter MM |
出液口徑 output diameter MM |
整機重量 weight Kg |
||
|
類別代碼 category code |
材質代號 material |
型號 model |
||||||||
| 2-4 | G.BXG | 300WFB-BD1 | 1450 | 678 | 55 | 45 | 5 | 300 | 250 | 2480 |
| 780 | 47.5 | |||||||||
| 2-4 | G.BXG | 300WFB-BD2 | 1450 | 900 | 30 | 37 | 5 | 300 | 250 | 2388 |
| 740 | 40 | |||||||||
| 590 | 50 | |||||||||
| 2-4 | G.BXG | 300WFB-BD3 | 1450 | 600 | 57 | 75 | 5 | 300 | 250 | 2400 |
| 750 | 45 | |||||||||
| 850 | 40 | |||||||||
| 978 | 35 | |||||||||
| 2-4 | G.BXG | 300WFB-CD | 1450 | 860 | 42.5 | 55 | 5 | 300 | 250 | 2480 |
| 2-4 | G.BXG | 300WFB-CD1 | 1450 | 700 | 57.5 | 55 | 5 | 300 | 250 | 2508 |
| 780 | 52 | |||||||||
| 890 | 45 | |||||||||
| 2-4 | G.BXG | 350WFB-AD | 1450 | 550 | 26.5 | 110 | 5 | 350 | 300 | 2500 |
| 600 | 25 | |||||||||
| 790 | 23.5 | |||||||||
| 2-4 | G.BXG | 350WFB-AD1 | 1450 | 580 | 35 | 90 | 5 | 350 | 300 | 2780 |
| 690 | 33 | |||||||||
| 820 | 31 | |||||||||
| 2-4 | G.BXG | 350WFB-AD2 | 1450 | 450 | 42.5 | 75 | 5 | 350 | 300 | 2630 |
| 500 | 40 | |||||||||
| 550 | 37.5 | |||||||||
| 2-4 | G.BXG | 350WFB-AD3 | 1450 | 500 | 50 | 55 | 5 | 350 | 300 | 2785 |
| 535 | 47.5 | |||||||||
| 590 | 45 | |||||||||
| 2-4 | G.BXG | 350WFB-BD | 1450 | 306 | 57.5 | 45 | 5 | 350 | 300 | 2630 |
| 356 | 55 | |||||||||
| 400 | 52 | |||||||||
| 2-4 | G.BXG | 350WFB-BD1 | 1450 | 840 | 55 | 75 | 5 | 350 | 300 | 2785 |
| 950 | 48 | |||||||||
| 1200 | 40 | |||||||||
| 2-4 | G.BXG | 350WFB-BD2 | 1450 | 886 | 57.5 | 75 | 5 | 350 | 300 | 3088 |
| 980 | 52.5 | |||||||||
| 1186 | 45 | |||||||||
| 2-4 | G.BXG | 350WFB-BD3 | 1450 | 860 | 42 | 5 | 350 | 300 | 2508 | |
| 1050 | 35 | |||||||||
| 1180 | 32 | |||||||||
表（13）
| 規格型號specification & model |
轉速 speed n r/min |
流量 capacity Q m3/h |
揚程 head H M |
配套功率 matched power Kw |
允許吸深 allowable suction depth ≤M |
吸液口徑 suction diameter MM |
出液口徑 output diameter MM |
整機重量 weight Kg |
||
|
類別代碼 category code |
材質代號 material |
型號 model |
||||||||
| 2-4 | G.BXG | 350WFB-CD | 1450 | 1200 | 35 | 250 | 5 | 350 | 300 | 2688 |
| 1320 | 32 | |||||||||
| 2-4 | G.BXG | 350WFB-CD1 | 1450 | 1156 | 40 | 250 | 5 | 350 | 300 | 2886 |
| 1280 | 35 | |||||||||
| 2-4 | G.BXG | 350WFB-CD2 | 1450 | 1128 | 45 | 280 | 5 | 350 | 300 | 3080 |
| 1050 | 50 | |||||||||
| 2-4 | G.BXG | 350WFB-CD3 | 1450 | 1000 | 57.5 | 315 | 5 | 350 | 300 | 3285 |
| 1200 | 50 | |||||||||
| 2-4 | G.BXG | 350WFB-ED | 1450 | 900 | 30 | 160 | 5 | 350 | 300 | 2380 |
| 1096 | 25 | |||||||||
| 2-4 | G.BXG | 400WFB-ED1 | 1450 | 1140 | 30 | 220 | 5 | 350 | 300 | 2600 |
| 1370 | 25 | |||||||||
| 2-4 | G.BXG | 400WFB-AD | 1450 | 1850 | 15 | 160 | 5 | 400 | 350 | 2860 |
| 1520 | 18 | |||||||||
| 1450 | 20 | |||||||||
| 2-4 | G.BXG | 400WFB-AD1 | 1450 | 1680 | 10 | 200 | 5 | 400 | 350 | 2150 |
| 2-4 | G.BXG | 400WFB-AD2 | 1450 | 1600 | 75 | 375 | 5 | 400 | 350 | 1800 |
| 2-4 | G.BXG | 400WFB-AD3 | 1450 | 2050 | 55 | 375 | 5 | 400 | 350 | 1750 |
| 2-4 | G.BXG | 400WFB-BD | 1450 | 1700 | 20 | 220 | 5 | 400 | 350 | 2500 |
| 2085 | 15 | |||||||||
| 2-4 | G.BXG | 400WFB-BD1 | 1450 | 1600 | 22.5 | 200 | 5 | 400 | 350 | 2650 |
| 2000 | 18 | |||||||||
| 2-4 | G.BXG | 400WFB-BD2 | 1450 | 2226 | 20 | 250 | 5 | 400 | 350 | 2880 |
| 1880 | 25 | |||||||||
| 2-4 | G.BXG | 400WFB-BD3 | 1450 | 1700 | 30 | 280 | 5 | 400 | 350 | 2980 |
| 2506 | 20 | |||||||||
| 2-4 | G.BXG | 400WFB-CD | 1450 | 2308 | 8 | 132 | 5 | 400 | 350 | 2650 |
| 2-4 | G.BXG | 400WFB-CD1 | 1450 | 1880 | 12 | 160 | 400 | 350 | 2750 | |
| 2-4 | G.BXG | 400WFB-CD2 | 1450 | 2280 | 12 | 200 | 400 | 350 | 2860 | |
| 2-4 | G.BXG | 400WFB-CD3 | 1450 | 1905 | 18 | 200 | 5 | 400 | 350 | 2850 |
| 2-4 | G.BXG | 450WFB-AD | 1450 | 1650 | 35 | 315 | 5 | 450 | 400 | 3250 |
| 2880 | 20 | |||||||||
| 2-4 | G.BXG | 450WFB-AD1 | 1450 | 2890 | 5 | 280 | 5 | 450 | 400 | 2650 |
| 2-4 | G.BXG | 450WFB-BD | 1450 | 2825 | 8 | 132 | 5 | 450 | 400 | 2880 |
| 2-4 | G.BXG | 450WFB-BD1 | 1450 | 2825 | 12 | 200 | 5 | 450 | 400 | 2968 |
| 2-4 | G.BXG | 600WFB-AD | 1450 | 3400 | 8 | 160 | 5 | 600 | 500 | 3080 |
| 2-4 | G.BXG | 600WFB-BD | 1450 | 4280 | 8 | 200 | 5 | 600 | 500 | 3080 |
| 2-4 | G.BXG | 600WFB-CD | 1450 | 4020 | 5 | 110 | 5 | 600 | 500 | 2850 |
| 2-4 | G.BXG | 800WFB-AD | 1450 | 4520 | 5 | 132 | 5 | 800 | 600 | 3280 |
| 2-4 | G.BXG | 800WFB-BD | 1450 | 5480 | 5 | 160 | 5 | 800 | 600 | 3385 |
| 2-4 | G.BXG | 800WFB-CD | 1450 | 6850 | 5 | 200 | 5 | 800 | 600 | 3380 |
相關文章
相關產品
