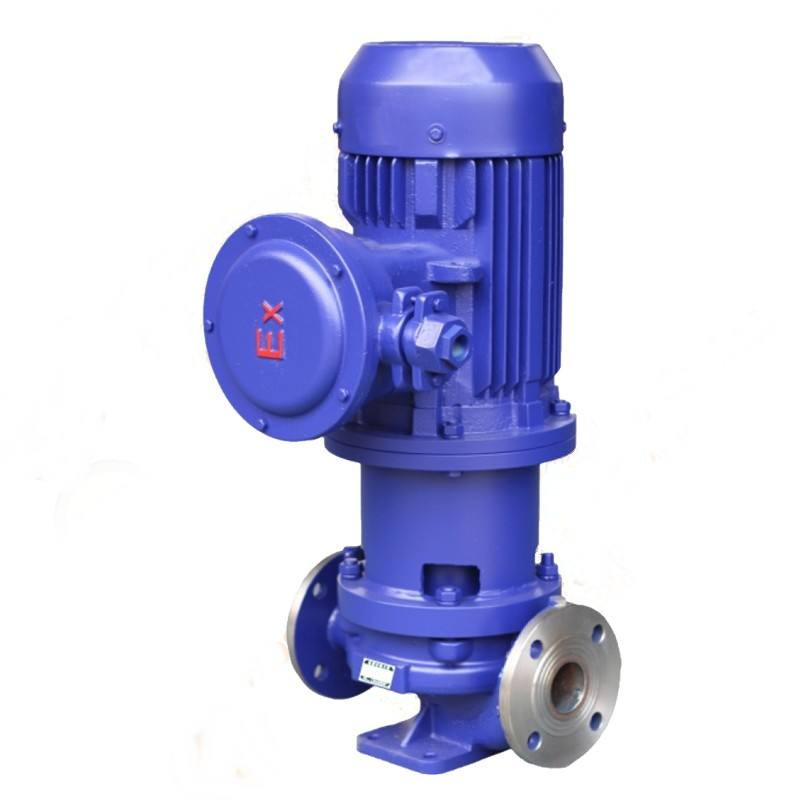

CQG-L型不銹鋼立式管道式磁力泵
（使用說明書）
客戶至上
放心使用
溫州磁久泵業科技有限公司
CQG-L立式管道式磁力泵概述
磁力管道離心泵是本單位在十多年設計制造臥式磁力泵經驗基礎上開發的一種新型管道泵，它既具有ISG型管道離心泵的特點、又具有磁力化工泵的優點，是最新一代的無泄漏管道離心泵。
CQG-L立式管道式磁力泵特點
1、進行無泄漏運轉，可輸送易燃、易爆、劇毒及腐蝕介質；
2、材質優良，泵體、葉輪、隔離套等過流部件均采用優質不銹鋼制造；
3、軸套采用高耐磨的碳化硅、碳化鎢，滑動軸承采用碳石M106K，并設置了潤滑油槽，有效地保證泵的使用壽命；
4、立式安裝，結構緊湊、占地面積��；
5、振動小，噪音低，運行特別平穩；
6、泵的絕大多數零部件與CQB系列磁力泵互換，泵的性能與CQB系列相同；流量為3.2-100m 3 /h;揚程為20-80m;功率為0.75-75Kw
CQG-L立式管道式磁力泵使用范圍
CQG-L立式管道式磁力泵可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體,以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體物抽送,選用此泵則更為理想。

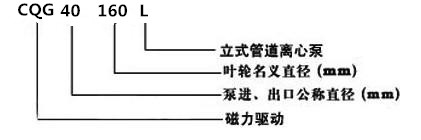

CQG-L立式管道式磁力泵型號意義

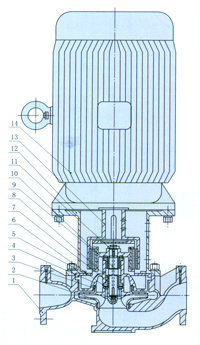

CQG-L立式管道式磁力泵結構圖
|
1 |
泵殼 |
2 |
葉輪 |
3 |
密封環 |
4 |
軸承體 |
|
5 |
隔離套 |
6 |
止推環 |
7 |
軸承 |
8 |
軸套 |
|
9 |
軸 |
10 |
內磁鋼總成 |
11 |
螺母 |
12 |
聯接架 |
|
13 |
外磁鋼總成 |
14 |
電機 |
|
|
|
|
CQG-L立式管道式磁力泵主要性能參數
|
型號 |
口徑 |
流量 |
揚程 |
功率 |
|
|
|
mm |
升/秒 |
噸/時 |
(m) |
KW |
|
CQG25-100L |
25 |
1.1 |
4 |
15 |
0.75 |
|
CQG25-125L |
|
|
|
20 |
1.1 |
|
CQG25-160L |
|
|
|
32 |
2.2 |
|
CQG32-100L |
32 |
1.3 |
4.5 |
12.5 |
0.75 |
|
CQG32-125L |
|
|
|
20 |
1.5 |
|
CQG32-160L |
|
|
|
32 |
2.2 |
|
CQG32-200L |
|
|
|
50 |
4 |
|
CQG40-125L |
40 |
1.8 |
6.3 |
20 |
1.5 |
|
CQG40-160L |
|
|
|
32 |
3 |
|
CQG40-200L |
|
|
|
50 |
5.5 |
|
CQG40-250L |
|
|
|
80 |
11 |
|
CQG50-100L |
50 |
3.5 |
12.5 |
12.5 |
1.5 |
|
CQG50-125L |
|
|
|
20 |
3 |
|
CQG50-160L |
|
|
|
32 |
4 |
|
CQG50-200L |
|
|
|
50 |
7.5 |
|
CQG50-250L |
|
|
|
80 |
15 |
|
CQG65-100L |
65 |
6.9 |
25 |
12.5 |
2.2 |
|
CQG65-125L |
|
|
|
20 |
5.5 |
|
CQG65-160L |
|
|
|
32 |
7.5 |
|
CQG65-200L |
|
|
|
50 |
11 |
|
CQG65-250L |
|
|
|
80 |
18.5 |
|
CQG80-100L |
80 |
13.9 |
50 |
12.5 |
4 |
|
CQG80-125L |
|
|
|
20 |
7.5 |
|
CQG80-160L |
|
|
|
32 |
11 |
|
CQG80-200L |
|
|
|
50 |
18.5 |
|
CQG80-250L |
|
|
|
80 |
30 |
|
CQG100-100L |
100 |
27.8 |
100 |
12.5 |
7.5 |
|
CQG100-125L |
|
|
|
20 |
15 |
|
CQG100-160L |
|
|
|
32 |
18.5 |
|
CQG100-200L |
|
|
|
50 |
30 |
|
CQG100-250L |
|
|
|
80 |
45 |
|
CQG125-125L |
125 |
44.4 |
160 |
20 |
18.5 |
|
CQG125-160L |
|
|
|
32 |
30 |
CQG-L立式管道式磁力泵故障原因及排除方法
|
故障現象 |
原因分析 |
排除方法 |
|
泵不出水 |
1、水泵反轉 |
1、調整電機旋轉方向 |
|
流量不足 |
1、吸入管徑大小或堵塞 |
1、調換或清洗進水管 |
|
揚程過低 |
1、流量過大 |
1、關小出水閥 |
|
澡音太大 |
1、泵軸嚴重磨損 |
1、更換泵軸 |
|
漏液 |
1、Ｏ型密封圈損壞 |
1、更換Ｏ型密封圈 |
