各種泵的結構圖片
時間：2017-7-26 來源：溫州磁久泵業科技有限公司
各種泵的結構圖片
◆ ◆ ◆

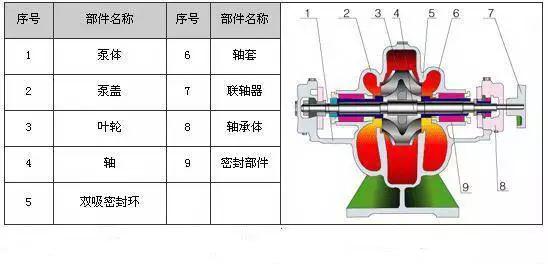

S型單級雙吸中開泵
S型單級雙吸水平中開式離心泵吸入口和排出口均在泵軸心線下方，檢修時，只要將泵蓋揭開，即可將全部零件拆下進行維修。S型泵主要由泵體、泵蓋、軸、葉輪、密封環、軸套、軸承部件等組成。
主要用于輸送不含固體顆粒的清水或物理化學性質類似水的其它液體。適用于工業和城市給排水、農田排灌。
產品特點：
-
密封系統：可供選用的機械密封、填料密封其冷卻潤滑均采用內循環；
-
流量大、效率高：雙吸葉輪，具有流量大、效率高等特點；
-
可更換的軸套：軸套作為易損件，起到保護軸，提高泵的使用壽命；
-
密封環：密封環作為易損件，起到提高泵的效率、延長泵的使用壽命的特點。
工作條件：
-
流量范圍：30～6500m3/h
-
揚程范圍H：8～140m
-
介質溫度：－20℃～+80℃
-
環境溫度：≤+40℃
◆ ◆ ◆

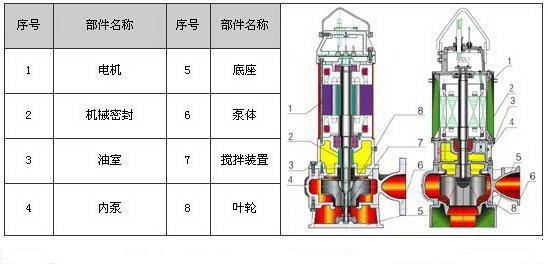

AS潛水式排污泵主要部件由葉輪、泵體、底座、潛水電機組成。水泵軸和電機軸是同一根軸，由于水泵位于整個排污泵最下端，它能最大限度抽吸地面積余污水。
AS潛水式排污泵具有帶撕裂的結構，能夠?qū)⒗w維等物質撕裂、切斷，然后順利排放，因此，本型泵特別適合于輸送含有長纖維的污水。
產品特點：
-
電纜耐用、防水：耐污重型橡套軟電纜，樹脂灌注，壓緊固定，絕無拉松，長久可靠。
-
雙重密封、雙重防護：兩重機封串聯配置，真正實現雙重保護，確保電機安全。
-
多道檢測，多道保護：配控制柜、油水探頭、浮子開關、均能實時檢測，并能實現報警、停機、保留故障信號等功能，使?jié)撍姍C安全可靠。
-
維修方便：可采用雙導軌的耦合裝置，使泵起降時無需水下操作，維護便捷，省時省工；專用電控柜實現自動報警、停機、保留故障信號的功能，可大幅度提高維修效率。
-
全工況運行：采用特殊水力設計泵在全工況下運行不過載。
工作條件：
-
流量范圍：6～180m3/h
-
揚程范圍：3～17m
-
轉速n：1450～2900r/min
-
環境溫度T：≤+40℃
-
介質溫度：－15℃～+60℃
-
介質密度：≤1.3X103kg/m3
-
介質PH值范圍:5～9
-
系統最高工作壓力：≤0.6Mpa
◆ ◆ ◆
GDL系立式單吸多級管道式離心泵吸入，排出口分別位于同一直線上，產品執行JB/T2727-93《立式多級筒型離心泵 型式與基本參數》標準。
◆ ◆ ◆
WL型立式排污泵為立式單級單吸渦殼泵，葉輪采用雙流道結構，能通過泵口徑5倍的纖維物質及直徑為口徑50%的固體顆粒，產品執行JB/T6535-92《離心污水泵技術條件》標準。
◆ ◆ ◆

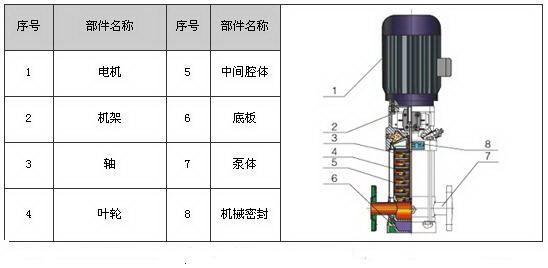

沖壓多級離心泵內部葉輪、泵殼及其主要配件采用不銹鋼沖壓而成，流道光滑，效率高，避免產生二次污染。
產品特點：
-
維修方便：立式管道式結構，進出口在同一水平上，泵的進出口能象閥門一樣安裝在管道的任何位置及任何方向，
-
安裝維修極為方便。
-
無水污染：主要過流部件采用不銹鋼沖壓而成，且有重量輕、干凈、衛生等特點，是理想的綠色、環保、節能水泵
-
運行費用低：主要過流部件采用不銹鋼沖壓而成，光滑的過流部件，具有效率高、損失少、故障率低、配件使用壽命長，使整機具有更少的運行、維修費用。
工作條件：
-
介質：冷熱清潔、非易燃易爆、不含固體顆粒或纖維的液體。
-
流量范圍：2～32m3/h
-
揚程范圍：15～195m
-
液體溫度：介質溫度：－15℃～+105℃
-
環境溫度：≤+40℃
-
系統最高工作壓力：≤2.5Mpa
◆ ◆ ◆
恒壓消防泵主要適用于工業、民用建筑物固定消防系統（消防栓滅火系統、自動噴淋系統和噴霧滅火系統）的給水，另外也可用于消防和生活（生產）共用的給水系統及建筑、市政、工礦、鍋爐給水等各種場合。
產品特點：
-
變流穩壓：泵從零流量到所需最大流量范圍內變化時，其揚程變化在5%范圍內，且小流量或零流量時不超壓，從而避免了普通離心泵在消防現場中小流量時超壓而大流量時供水不上的現象。
-
高效節能：采用CFD計算流體動力學，分析計算出泵內壓力分布和速度分布關系、優化泵的流道設計，確保泵有高效的水力形線，提高了泵的
-
效率。泵體、泵蓋、葉輪等過流部采用樹脂砂板模造型，保證了外觀及流道尺寸以及泵的水力效率(公眾號:泵管家)。
-
運行平穩，安全可靠：電機與泵直聯，簡化了中間傳動結構，增強了運行的平穩性，使該機組運行平穩，安全可靠。
-
不銹鋼軸套：軸的機封位置是相對易被銹蝕之處，直聯式泵軸一旦被銹蝕，易造成機械密封失效。XBD(HL)、XBD（HW）型泵此處采用鑲配不銹鋼軸套，避免銹蝕發生，提高了軸壽命，降低了運行維護成本。
-
用戶使用方便、投資�。河捎诒门c電機同軸，簡化了中間傳動結構，基建投資比普通泵少20%。
工作條件：
-
轉速：1500/3000min（電機同步轉速）
-
介質溫度：≤+80℃（清水）
-
流量范圍：5-80L/s
-
揚程范圍：0.3～2.0MPa
-
系統最高工作壓力≤3.0Mpa
◆ ◆ ◆

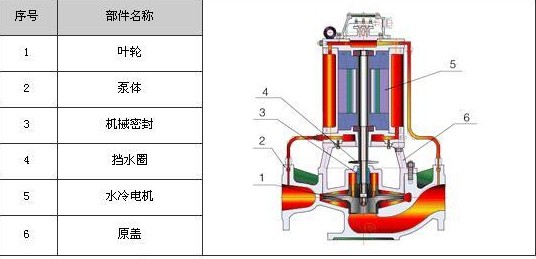

水冷低噪聲泵
水冷低噪聲離心泵不但具有管道泵的運行平穩，結構簡單、易維護保養、占地面積省等特點，且噪音更低。適用于輸送清水或物理化學特性類似于清水的其他液體。
產品特點：
-
高效節能：采用CFD計算流體動力學，分析計算出泵內壓力分布和速度分布關系、優化泵的流道設計，確保泵有高效的水力形線，提高了泵的效率。
-
低噪聲：由于采用水冷式電機，取消了電機**端的風葉，SG泵比一般普通管道泵噪音低3～5%。
-
自冷結構：冷卻水不僅可冷卻電機外殼，而且可冷卻電機上下軸承，既改善了軸承工作環境，提高了軸承壽命，也因電機冷卻充分而提高了電機效率。
-
免維護結構：水冷電機軸承采用封閉式軸承，免除了軸承日常維護保養之憂。
-
可靠的壽命：機械密封基件一般選用橡膠波紋管結構，將傳統機械密封中軸上密封由O形圈的線密封改為橡膠件的兩道面密封，提高了密封效果。
-
戶外使用：防護等級高，可用于戶外。
工作條件：
-
流量：2～1400m3/h
-
揚程：5～80 m
-
介質溫度：＜+80℃
-
環境溫度：≤+40℃
◆ ◆ ◆

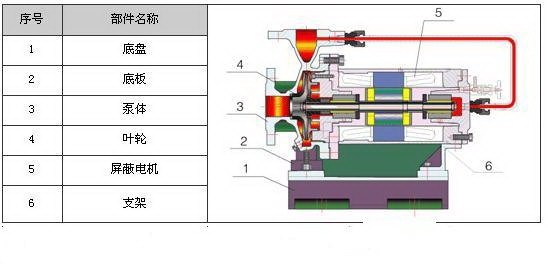

臥式化工屏蔽泵，主要由泵體、葉輪、屏蔽電機等組成，采用全新的靜封結構，作到滴水不漏，保證工作環境不受污染。其性能符合GB/T5657-94《離心泵技術條件Ⅲ類》標準。
主要用于石油、化工、紡織印染、制藥、食品、冶金、電站及原子能等腐蝕性介質及有特殊要求的介質。
產品特點：
-
高效節能：采用CFD計算流體動力學，分析計算出泵內壓力分布和速度分布關系、優化泵的流道設計，確保泵有高效的水力形線，提高了泵的效率。
-
靜密封結構：采用全新的靜密封結構，出廠時作嚴格的密封試驗，作到滴水不漏，保證工作環境不受污染。
-
低噪音：采用靜噪音設計方法，減少噪音，噪音比一般普通泵低3～５%。
-
材料：與介質接觸的零部件材料采用優質不銹鋼（可根據不同介質采用不同的材質），耐腐蝕、壽命長。
-
維修方便：臥式安裝，后開門結構，維修方便，日常維護簡單
-
整機性能好：采用先進的雙節流環平衡法，軸向力平衡效果好，有效減少電機故障率，提高運行可靠性；平衡精度高，轉子部件動平衡精度為G1.0級。
工作條件：
-
流量：2～375m3/h
-
揚程：12.5～80 m
-
抽送介質溫度－50～+95℃
-
環境溫度≤+40℃
-
系統最高工作壓力≤1.2Mpa
◆ ◆ ◆

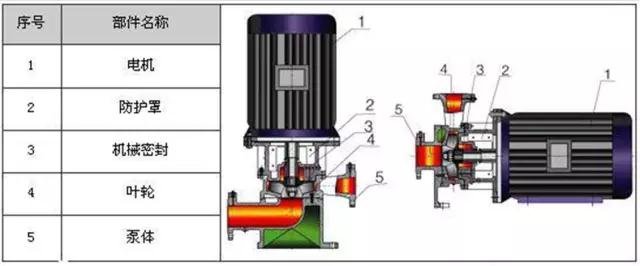

單級單吸臥式離心泵，葉輪安裝于電機加長軸上，具有運行平穩，結構簡單，維護檢修簡便，安裝方便占地面積省等特點，產品符合GB/T5657-1994《離心泵技術條件（III）類》
產品特點：
-
運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
-
滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
-
噪音低：兩個低噪音的軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
-
故障率低：結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高。
-
維修方便：更換密封、軸承、簡易方便。
-
占地更�。号P式單級離心泵是水平吸入，垂直吐出，立式單級離心泵是出口可向左、向右兩個方向，便管道布置安裝，節省空間。
工作條件：
-
轉速：2900r/min或1450r/min
-
吸入口直徑：50～200mm
-
流量：6.3～400m3/h
-
揚程：5～125m
◆ ◆ ◆

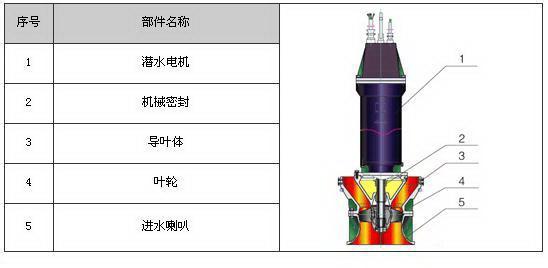

軸流式潛水泵
軸流式潛水泵、混流式潛水泵主要由泵體、葉輪、潛水電機等組成。電機與泵頭共軸并構成一個整體，電機與泵使用機械密封隔開，電纜進線處用進線密封封好，使整個電機處于良好的密封狀態，整機潛沒在水中運行。
整機內部有泄漏及溫升保護裝置，運行安全可靠。葉片可調，流量、揚程變化范圍大。
產品執行JB/T10179-2000《混流式、軸流式潛水泵》標準。
廣泛適用于農田水力設施、城市防洪及供水、輕度污水排放及調水工程。特別適用于流量揚程變化范圍大的場合。
產品特點：
-
多道檢測，多道保護：油水探頭，浮子開關，均能實時檢測，并能實現報警、停機、保留故障信號等功能，使?jié)撍姍C安全可靠。
-
抗扭裝置：機組啟動瞬間電機起動力矩的反作用力矩常會使機組整體反向旋轉，具有東方特色的抗扭裝置能輕松化解此問題。
-
電纜耐用防水：用耐油重型橡套電纜，出線處采用特殊密封結構，防止?jié)B漏，保證長久可靠，電機腔內無凝露。
-
安全可靠：兩套或多套獨立的機械密封，特殊的摩擦副材質上下串聯安置，提供多重保護，使用壽命長且實用可靠。
-
安裝方便、投資省：電機、泵合二為一，無需現場進行耗工耗時復雜的軸線對中安裝工序，安裝十分方便；由于泵潛入水中運行，可大大簡化泵站的建筑結構工程，減少安裝面積，可節約泵站的工程總造價30～40%。
工作條件：
-
流量：670～28000m3/h
-
揚程：1.0～20m
-
介質溫度≤+50℃
-
環境溫度≤+40℃
◆ ◆ ◆
AY型離心油泵可用于輸送介質溫度不大于450℃的不含固體顆粒的石油、化工產品等具有一定粘度的介質。
產品特點：
-
標準要求高：AY泵嚴格按美國石油工業學會API610最新的第8版要求進行改型設計，高于原有API 610第6版標準。
-
耐高溫結構：泵體采用中心支撐結構，防止高溫下材料蠕變引起的泵體應力集中和變形。支撐架、泵蓋、懸架、軸承部位均帶有冷卻腔。
-
膜片聯軸器：尺寸小、重量輕、承載能力大，傳動效率高、傳動精度高，適用于高、低溫有油有水的場合。加長型結構確保維修時可不移動電機和拆卸管路。
-
機械密封：可根據不同工況選擇單端面機封、雙端面機封、金屬波紋管機封，密封可靠。
-
軸承：軸承采用單列徑向軸承與兩列推力軸承配對，軸承能力大。設計壽命長（ >25000小時），潤滑方式為稀油潤滑。
-
全密封軸：軸上采用密封墊和"O"型圈密封，確保軸不接觸介質，提高軸的壽命。
工作條件：
-
9m3/h～500m3/h（清水狀態）
-
揚程：38m～650 m（清水狀態）
-
介質溫度：-45℃～+450℃
-
環境溫度：≤+40℃
◆ ◆ ◆

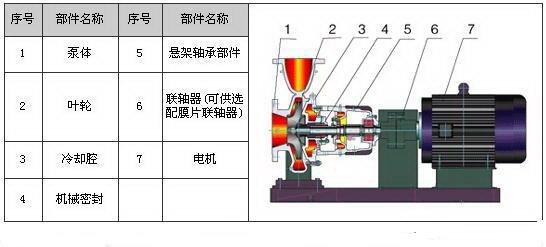

CZ型臥式化工流程泵結構形式為臥式懸架、徑向部分、后開門的單吸單級結構，如采用加長型聯軸器，可以在不移動電機和拆卸管路的前提下拆裝維修泵�？奢斔陀幸欢ǜg性、一定溫度的液體。
產品特點：
-
雙渦殼：部分大口徑（80mm以上）高揚程泵的泵體采用雙渦殼設計，有效地解決了大口徑高揚程泵徑向壓力過大的問題。
-
冷卻腔：泵蓋帶有水冷卻腔設計，消除輸送介質溫度較高時對機封和軸承帶來的不利影響。
-
機械密封：可根據不同的工況單端面、雙端面或金屬波紋管結構形式，密封性能可靠。
-
背葉片：葉輪背部設有背葉輪，與平衡孔一起可平衡軸向力，同時可以降低軸封腔內的壓力，改善軸封的工作條件。
-
軸承：軸承為加強重載型，并采用稀油潤滑，承受載能力強，壽命高（ >25000小時）。
-
聯軸器：可供選用彈性柱銷或膜片式聯軸器（加長型為膜片式聯軸器），承載能力大，傳動效率高。
-
全密封軸：軸通過葉輪、軸套前后的密封墊和O形圈進行密封，確保軸不與介質接觸，提高了軸的壽命。
-
承壓能力高：該泵型設計承壓為2.5 MPa，高于IH泵的1.6 MPa。
工作條件：
-
流量：13～2000m3/h
-
揚程：14～160 m
-
溫度： -80℃～+140℃（普通型）
+140℃～+300℃（帶水冷卻腔）
-
口徑：32～300mm
-
環境溫度：≤+40℃
-
系統最高工作壓力：≤2.5Mpa
◆ ◆ ◆

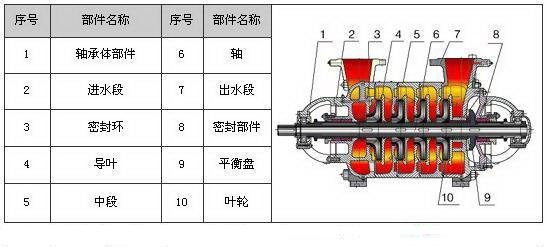

DG型泵系臥式單吸多級分段式離心泵。該系列泵具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。
供輸送清水或物理化學性質類似于水的其它液體，也可以通過改變泵過流部件材質、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨粒的介質。
產品特點：
-
效率高、安裝維修方便：采用高效節能的水力模型。該系列泵具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。
-
軸封：采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。
-
整機使用壽命長：軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。
工作條件：
-
流量范圍：6.3～500m3/h
-
揚程范圍：50～680 m
-
介質溫度：＜+105℃
-
轉速：1480～2950r/min
◆ ◆ ◆

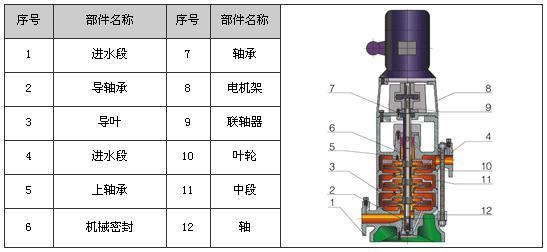

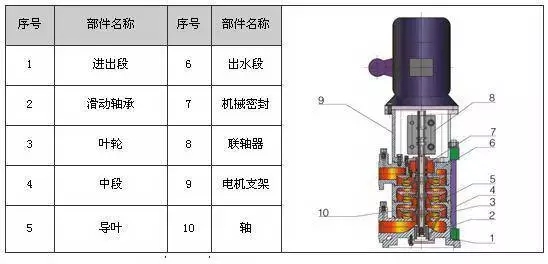

DL立式多級離心泵，其吸入、排出口分別位于進、出水段上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。
軸封采用軟填料密封或機械密封，用平衡室的壓力水進行潤滑和冷卻。產品執行JB/T2727-93《立式多級離心泵型式與基本參數》標準。
產品特點：
-
結構新穎，運行可靠：取消了平衡鼓（盤），其軸向力采用水力平衡，徹底解決了平衡鼓易銹蝕、易咬死、易磨損的問題，保證了運行更加可靠。
-
更少的運行、維修費用：采用可靠的機械密，故障率低，具有更少的運行維修費用。
-
運行平穩，噪音低：采用低轉速電機，使該系列泵具有運行平穩，噪音低等特點。
-
獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，最大地減少流動噪音(公眾號:泵管家)。
工作條件：
-
流量范圍：2～380m3/h
-
揚程：5～230m
-
轉速：1480r/min
-
介質溫度：－15℃～+105℃
-
環境溫度：≤+40℃
-
系統最高工作壓力：≤2.5Mpa
◆ ◆ ◆

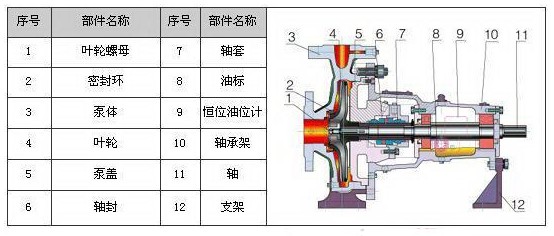

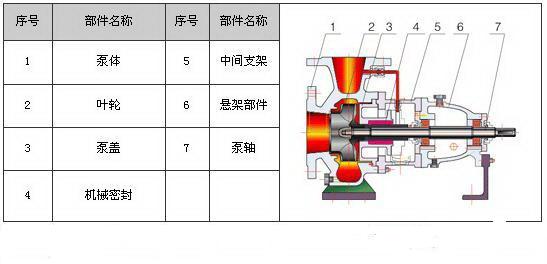

IH型化工離心泵主要由泵體、泵蓋、葉輪、軸、密封環、中間支架和懸架部件等組成。軸封分為機械密封或填料密封。泵通過加長聯軸器由電動機直接驅動。
產品執行GB5656-1994《離心泵技術條件(II)類》、GB3215-8《煉廠、化工及石油化工流程離心泵》標準。
供輸送不含固體顆粒、具有腐蝕性、粘度類似水的液體。適用于石油、化工、治金、電力、造紙、食品、制藥和合成纖維等部門。
產品特點：
-
高效節能：IH型化工離心泵的效率比F型3～5%，是理想的節能產品；
-
軸封：軸封為填料或機械密封，兩種密封泵蓋可通用；
-
懸架部件：懸架部件采用通用化設計，通用化程度高，可靠性高。
-
材料：主要過流部件選用不銹鋼制造，可滿足不同介質的輸送，使用壽命長。
-
全密封軸：軸上采用密封墊和“O”型圈密封，確保軸不接觸介質，提高軸的壽命。采用通用化設計，通用化程度高。
工作條件：
-
流量范圍：1.5～400m3/h
-
揚程范圍：3.5～125m
-
轉速n：1450r/min、2900r/min
-
介質溫度：-20℃～105℃
◆ ◆ ◆

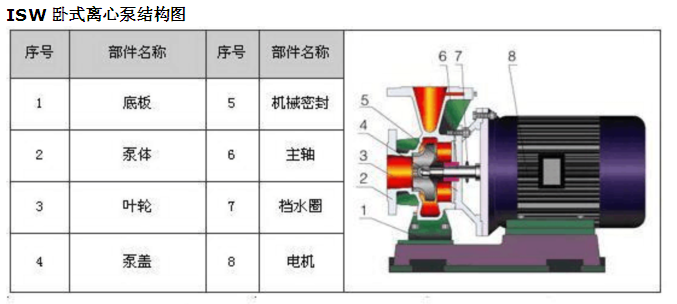

ISW系列泵為單級單吸臥式離心泵，葉輪安裝于電機加長軸上，具有運行平穩、結構簡單、維護檢修簡便、安裝方便及占地面積省等特點。
產品符合GB/T5657-1994《離心泵技術條件（III）類》。
可輸送介質溫度不超過105℃的清水或物理化學特性類似于清水的其他液體。
產品特點：
-
高效節能：采用CFD計算流體動力學，分析計算出泵內壓力分布和速度分布關系、優化泵的流道設計，確保泵有高效
-
的水力形線，提高了泵的效率。
-
運行平穩，安全可靠：電機和水泵同軸直聯、同心度高，運行平穩，安全可靠。
-
不銹鋼軸套：軸的機封位置是相對易被銹蝕之處，直聯式泵軸一旦被銹蝕，易造成機封密封失效。ISW泵采用鑲配不銹鋼軸套，避免銹蝕發生，提高了軸壽命，降低了運行維護成本。
-
軸承：泵所配電機中，Y（Y2）280以下軸伸端軸承（包括Y180以下風葉端軸承）采用封閉式軸承，正常使用
-
時，免電機軸承的維護與保養。
-
機封：機械密封基件一般選用橡膠波紋管結構，將傳統機械密封中軸上密封由O形圈的線密封改為橡膠件的兩道面密封，提高了密封效果。
工作條件：
-
流量范圍：2～1450m3/h
-
揚程范圍：5～135m
-
介質溫度：－15℃～＋105℃
-
環境溫度：≤+40℃
-
系統工作壓力：≤1.6Mpa
◆ ◆ ◆
LG-B系立式、單吸、多級分段式便拆式離心泵，其吸入、排出口分別位于進、出水段上。
轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用軟填料密封或機械密封，用平衡室的壓力水進行潤滑和冷卻。
產品特點：
-
結構新穎，運行可靠：取消了平衡鼓（盤），其軸向力采用水力平衡，徹底解決了平衡鼓易銹蝕、易咬死、易磨損的問題，保證了運行更加可靠。
-
更少的運行、維修費用：采用可靠的機械密封，故障率低，具有更少的運行維修費用。
-
成本低：采用高轉速電機，使該系列泵具有重量輕，體積小，成本低等特點。
-
獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，最大地減少流動噪音。
工作條件：
-
流量范圍：2.4～90m3/h
-
揚程范圍：15～200m
-
介質溫度：－15℃～+105℃
-
環境溫度：≤+40℃
-
系統最高工作壓力：≤2.5Mpa
◆ ◆ ◆
WQ潛水式排污泵主要部件由葉輪、泵體、底座潛水電機組成。水泵和電機是同一根軸，由于水泵位于整個排污泵最下端，它能最大限度抽吸地面積余污水。
葉輪為雙流道設計，大大的提高了污物的過流能力，能有效的通過直徑為泵口徑50%的固體顆粒。
產品特點：
-
電纜耐用、防水：耐污重型橡套軟電纜，樹脂灌注，壓緊固定，絕無拉松，長久可靠。
-
雙重密封、雙重防護：兩重機封串聯配置，真正實現雙重保護，確保電機安全。
-
多道檢測，多道保護：油水探頭，浮子開關，均能實時檢測，并能實現報警、停機、保留故障信號等功能，使?jié)撍姍C安全可靠。
-
過流能力強：雙流道設計，確保泵運行效率高且無堵塞。
-
維修方便：采用雙導軌的耦合裝置，使泵起降時無需水下操作，維護便捷，省時省工。
工作條件：
-
流量范圍：2～1500m3/h
-
揚程范圍：3～45m
-
轉速n：970～2900r/min
-
環境溫度T：≤+40℃
-
介質溫度：－15℃～+60℃
-
介質密度：≤1.3X103kg/m3
-
介質PH值范圍：5～9
-
系統最高工作壓力：≤0.6Mpa
◆ ◆ ◆
TSWA型泵為臥式、單吸、多級、節段式多級離心泵。供輸送清水或物理化學性質類似于水的其他液體。也可以通過改變泵過流部件材質、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨粒的介質。
產品特點：
-
運行平衡，噪音低：采用低轉速電機，使該系列泵具有運行平衡，噪音低等特點。
-
軸封：可供選用采用軟填料密封或機械密封，密封安全可靠、結構簡單，價格便宜，維修方便快捷。
-
整機使用壽命長：軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。
工作條件：
-
流量范圍：5～200m3/h
-
揚程：10～300m
-
轉速：1450r/min
-
介質溫度：-15℃～+80℃
-
環境溫度：≤+40℃
-
系統最高工作壓力：≤3.0MPa
◆ ◆ ◆

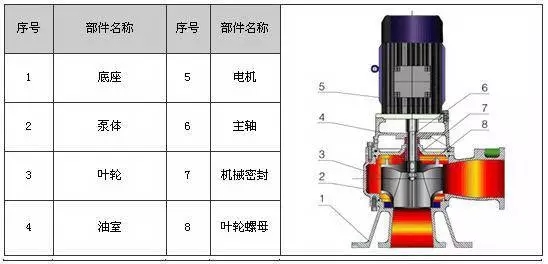

WL型立式排污泵主要由軸、軸承架、泵蓋、葉輪、泵座、電機支架、電機等部件組成。泵為立式單級單吸渦殼泵，葉輪采用雙流道結構，能有效通過泵口徑5倍的纖維物質及直徑為口徑50%的固體顆粒。
產品特點：
-
安全可靠、減少維修費用：經過平衡校驗的轉子部件及合理的軸承
-
布置有效地平衡了泵的徑向力及軸向力，從而保證了機組能夠長期穩定的運行，且具有振動小、噪音低。
-
過流能力強：順暢的大流道，特殊的葉輪防堵設計，確保泵運行高效且無堵塞。
-
雙重密封、雙重防護：兩重機封串聯配置，真正實現雙重保護，確保電機安全。
工作條件：
-
流量：2～1500m3/h
-
揚程范圍：3～45m
-
額定轉速n：970～2900r/min
-
介質溫度：－15℃～+60℃
-
介質密度：≤1.3×103kg/m3
-
介質PH值：5～9
-
系統最高工作壓力：≤0.6Mpa
◆ ◆ ◆

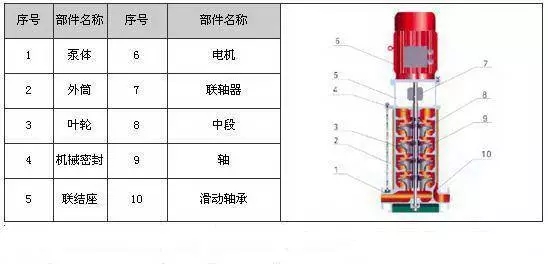

XBD(Ⅰ）-GDL消防泵
XBD-GDL立式多級消防泵主要用于消防栓供水、噴淋系統供水、其它消防系統供水、其它場合清潔液體的輸送。
產品特點：
-
安裝、維修方便：管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向，安裝維修極為方便。
-
外形美觀：采用不銹鋼外套及管道式結構，外形美觀。
-
更少的運行、維修費用：采用可靠的機械密，故障率低，具有更少的運行維修費用(公眾號:泵管家)。
-
成本低：采用高轉速電機，使該系列泵具有重量輕，體積小，成本低等待特點。
-
獨特筆尖、降低噪音：獨特的水力部件設計，良好的過流性能，最大地減少流動噪音。
工作條件：
-
流量范圍：0.56～45L/s
-
額定壓力：20～230MPa
-
轉速：2900r/min
-
工作溫度：-15℃~+105℃
-
環境溫度：≤+40℃
-
系統最大工作壓力：≤2.5Mpa
◆ ◆ ◆

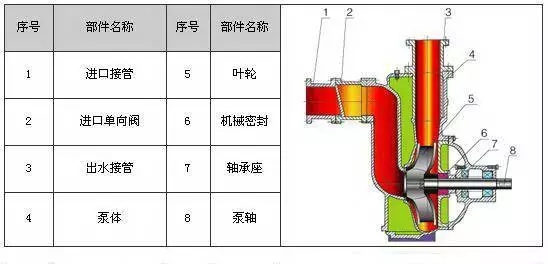

ZW系列自吸式無堵塞排污泵具有結構簡單、自吸性能好、排污能力強、高效節能、使用維修方便等特點。
產品特點：
-
過流能力強：特殊的葉輪防堵設計，確保了泵高效且無堵塞；
-
高效節能：采用優秀水力模型，效率比一般自吸泵高3～5%；
-
自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間比普通自吸泵短。
工作條件：
-
流量：5～300m3/h
-
揚程：12～80m
-
環境溫度≤50℃
-
介質溫度≤80℃
-
介質密度≤1.24×103kg/m3
◆ ◆ ◆

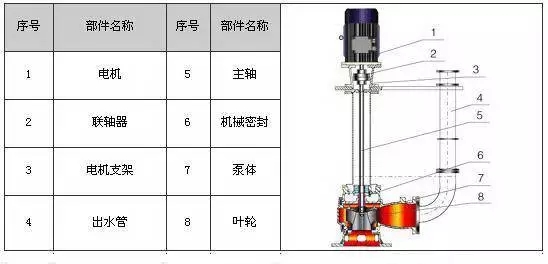

YW型泵為立式液下式結構，工作時泵體浸在水中，液下深度可達0.5～5m，并采用獨特的單葉片或雙葉片葉輪結構，能有效通過泵口徑5倍的纖維物質及直徑為口徑50%的固體顆粒。
產品特點：
-
可變的液位安裝深度：機組為立式液下式結構，可根據用戶的要求采用不同的液下安裝深度，使用極為方便。
-
單管或雙管安裝：本型泵根據用戶要求選擇不同的安裝方式;可選擇單管或雙管安裝。
-
降低維修成本：采用最新材料制作而成的機械密封，及優質的軸承，大大提高了密封的安全性和機組的可靠性。
-
過流能力強：特殊的葉輪防堵設計，確保了運行高效且無堵塞。
工作條件：
-
流量：2～850m3/h
-
揚程范圍：3～45m
-
額定轉速n：1450～2900r/min
-
介質溫度：－15℃～+60℃
-
介質密度：≤1.3×103kg/m3
-
介質PH值：5～9
-
系統最高工作壓力：≤0.6Mpa
◆ ◆ ◆
ZA標準流程泵
ZA型化工流程泵為為單級、臥式徑向部分蝸殼泵，泵體為腳支撐。單吸徑向葉輪，軸向吸入，徑向排出。根據使用條件，采用前、后磨損環及平衡孔進行水力平衡。
填料箱具有冷卻或加熱管接頭。軸封采用填料密封，也可以采用單端面或雙端面機械密封，并配有冷卻，沖洗或密封系統。適合于輸送中性或腐蝕性、清潔或含有固體顆粒、低溫或高溫的液體介質。
工作條件：
最大流量：2000m3/h；
最高揚程：160m；
轉速：1450r/min 、2900r/min。
◆ ◆ ◆
ISGB系列單級單吸便拆式管道離心泵為便拆式結構，該系列泵具有運行平穩、結構簡單、維護檢修簡便、安裝方便及占地面積�。ㄅc普通臥式泵比占地面積節省30%以上）等特點。
可輸送介質溫度不超過105℃的清水或物理化學特性類似于清水的其它液體。
產品特點：
-
高效節能：采用CFD計算流體動力學，分析計算出泵內壓力分布和速度分布關系、優化泵的流道設計，確保泵有高效的水力形線，提高了泵的效率。
-
便拆式結構：具有專利技術的便拆式結構設計，維修或更換機械密封時勿需拆下電機及轉子部件，大幅度降低維修時間及費用；
-
軸承：泵所配電機中，Y（Y2）280以下軸伸端軸承（包括Y180以下風葉端軸承）采用封閉式軸承，正常使用時免電機軸承的維護保養。
-
機封：機械密封基件一般選用橡膠波紋管結構，將傳統機械密封中軸上密封由O形圈的線密封改為橡膠件的兩道面密封，提高了密封效果。
-
安裝、維修方便：立式管道式結構，泵的進出口能象閥門一樣安裝在管路的任何位置及任何方向，安裝維修極為方便。
工作條件：
-
流量范圍：6.3～1200m3/h
-
揚程范圍：12.5～80m
-
系統最高工作壓力：≤1.6MPa
-
介質溫度：－15℃～＋105℃
-
環境溫度：≤+40℃
